3D моделирование: denprox
В качестве основы для данного проекта мы использовали одну из крупнейших площадок России, которую несколько лет назад построили в Челябинске. Фактически, мы её оцифровали, заменили все сварное крепление на <url="https://workout.su/articles/604">более эффективное крепление на хомутах</url> и адаптировали размеры и параметры.
Название: Челябинский метеорит
Площадь (min): 35х25 метров
Размер: Огромная
Тип соединения: Хомуты
!!! ДЛЯ ВСЕХ ТРУБ ДАНЫ ВНЕШНИЕ ДИАМЕТРЫ !!!
Диаметр перекладин: 32мм.
Диаметр боковых сторон рукохода: 45-50мм.
Диаметр опорных столбов: 108мм.
Толщина стенки опорных стоблов: не менее 4мм.
!!! В проекте указаны РЕАЛЬНЫЕ размеры элементов и конструкций, которые не всегда являются оптимальными !!!
Оранжевый комплекс
Желтый комплекс
Зеленый комплекс
Бирюзовый комплекс
Красный комплекс
Светло-синий комплекс
Фиолетоый комплекс
Тёмно-фиолетовый комплекс
Серый комплекс
Тёмно-синий комплекс
В качестве основы для данного проекта мы использовали одну из крупнейших площадок России, которую несколько лет назад построили в Челябинске. Фактически, мы её оцифровали, заменили все сварное крепление на <url="https://workout.su/articles/604">более эффективное крепление на хомутах</url> и адаптировали размеры и параметры.

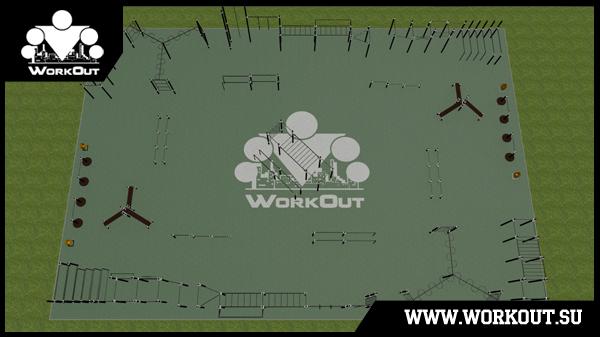

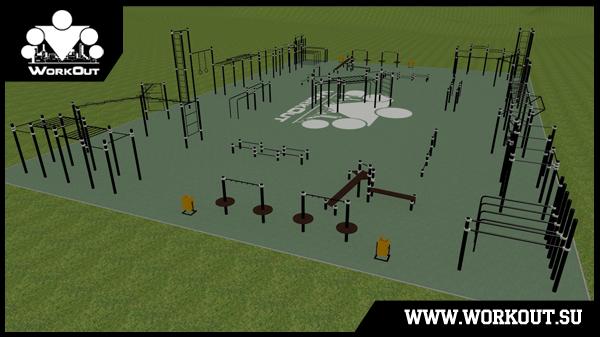

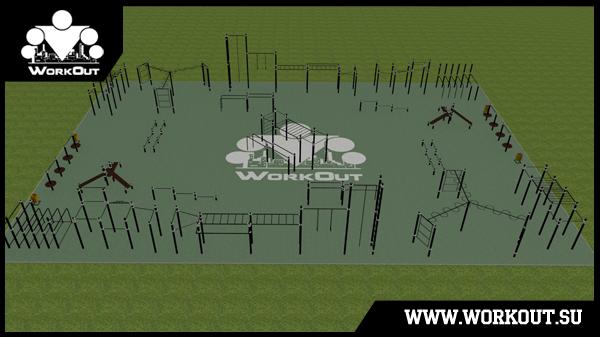

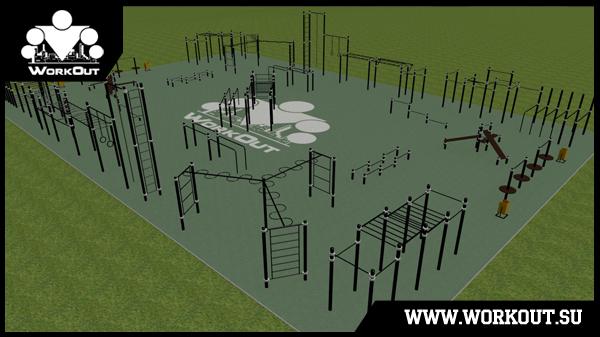

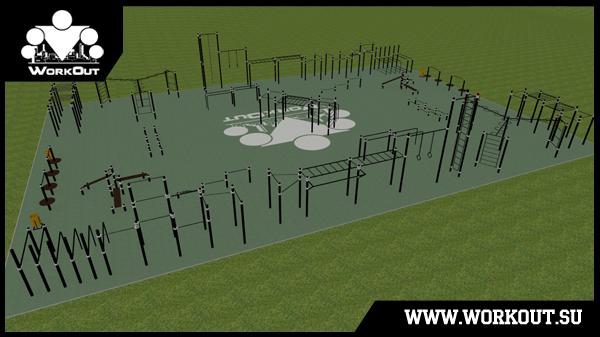

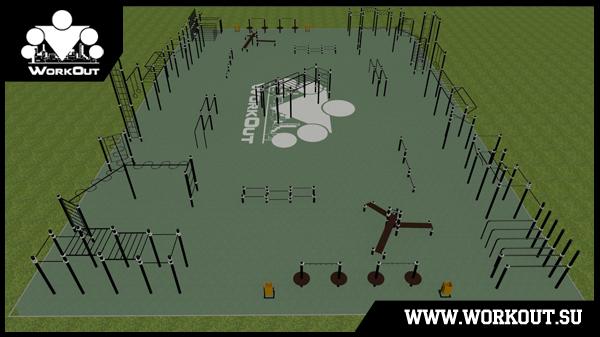

3D виды площадки
![Челябинский метеорит (крупнейшая воркаут площадка России) Челябинский метеорит (крупнейшая воркаут площадка России)](/uploads/userfiles/2017/02/2017-02-27-15-02-55-kyj.jpg)
![Челябинский метеорит (крупнейшая воркаут площадка России) Челябинский метеорит (крупнейшая воркаут площадка России)](/uploads/userfiles/2017/02/2017-02-27-15-02-59-qpc.jpg)
![Челябинский метеорит (крупнейшая воркаут площадка России) Челябинский метеорит (крупнейшая воркаут площадка России)](/uploads/userfiles/2017/02/2017-02-27-15-02-03-xyp.jpg)
![Челябинский метеорит (крупнейшая воркаут площадка России) Челябинский метеорит (крупнейшая воркаут площадка России)](/uploads/userfiles/2017/02/2017-02-27-15-02-06-4rq.jpg)
![Челябинский метеорит (крупнейшая воркаут площадка России) Челябинский метеорит (крупнейшая воркаут площадка России)](/uploads/userfiles/2017/02/2017-02-27-15-02-10-4-b.jpg)
![Челябинский метеорит (крупнейшая воркаут площадка России) Челябинский метеорит (крупнейшая воркаут площадка России)](/uploads/userfiles/2017/02/2017-02-27-15-02-14-dmm.jpg)

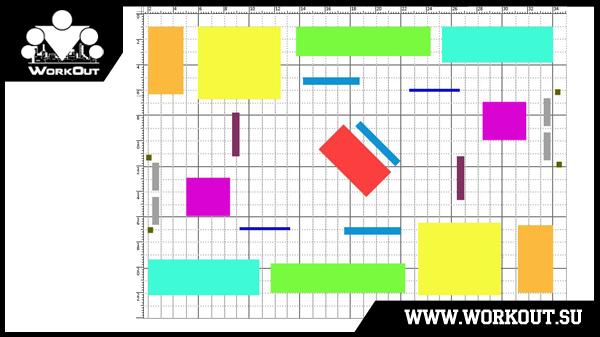

Параметры площадки
![Челябинский метеорит (крупнейшая воркаут площадка России) Челябинский метеорит (крупнейшая воркаут площадка России)](/uploads/userfiles/2017/02/2017-02-27-15-02-28-r98.jpg)
Название: Челябинский метеорит
Площадь (min): 35х25 метров
Размер: Огромная
Тип соединения: Хомуты
!!! ДЛЯ ВСЕХ ТРУБ ДАНЫ ВНЕШНИЕ ДИАМЕТРЫ !!!
Диаметр перекладин: 32мм.
Диаметр боковых сторон рукохода: 45-50мм.
Диаметр опорных столбов: 108мм.
Толщина стенки опорных стоблов: не менее 4мм.
!!! В проекте указаны РЕАЛЬНЫЕ размеры элементов и конструкций, которые не всегда являются оптимальными !!!
Описание конструкций

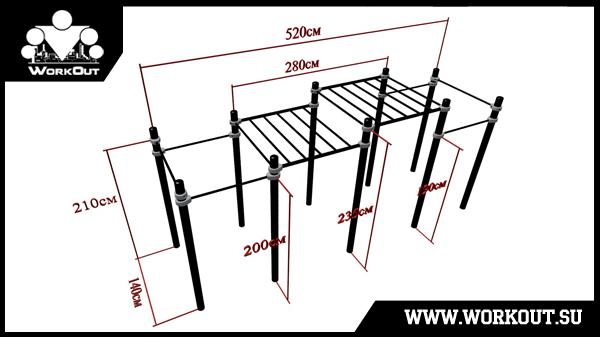

Оранжевый комплекс
![Челябинский метеорит (крупнейшая воркаут площадка России) Челябинский метеорит (крупнейшая воркаут площадка России)](/uploads/userfiles/2017/02/2017-02-27-15-02-11-bbi.jpg)

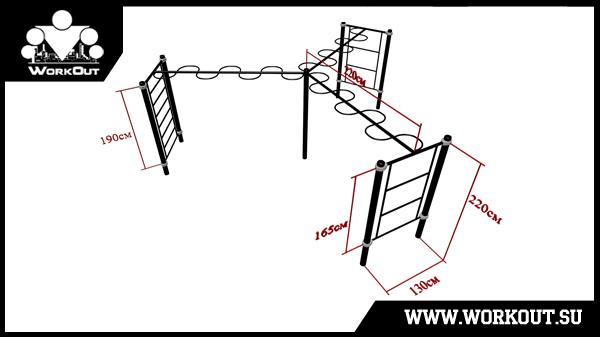

Желтый комплекс
![Челябинский метеорит (крупнейшая воркаут площадка России) Челябинский метеорит (крупнейшая воркаут площадка России)](/uploads/userfiles/2017/02/2017-02-27-15-02-50-lny.jpg)
Зеленый комплекс
![Челябинский метеорит (крупнейшая воркаут площадка России) Челябинский метеорит (крупнейшая воркаут площадка России)](/uploads/userfiles/2017/02/2017-02-27-15-02-38-58w.jpg)

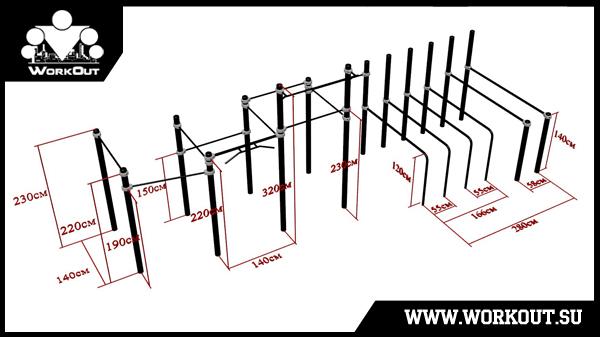

Бирюзовый комплекс
![Челябинский метеорит (крупнейшая воркаут площадка России) Челябинский метеорит (крупнейшая воркаут площадка России)](/uploads/userfiles/2017/02/2017-02-27-15-02-08-y69.jpg)

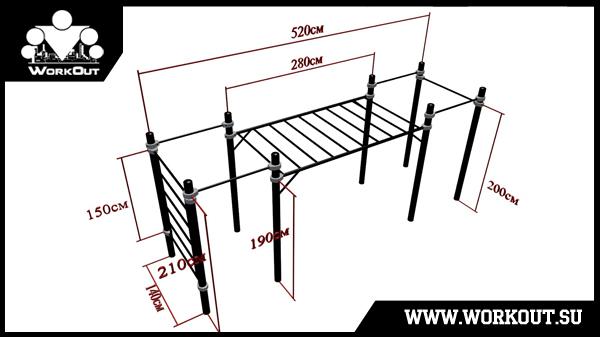

Красный комплекс
![Челябинский метеорит (крупнейшая воркаут площадка России) Челябинский метеорит (крупнейшая воркаут площадка России)](/uploads/userfiles/2017/02/2017-02-27-15-02-42-kpm.jpg)

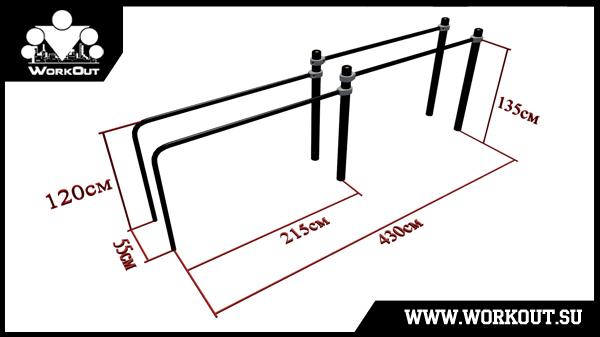

Светло-синий комплекс
![Челябинский метеорит (крупнейшая воркаут площадка России) Челябинский метеорит (крупнейшая воркаут площадка России)](/uploads/userfiles/2017/02/2017-02-27-15-02-20-1os.jpg)

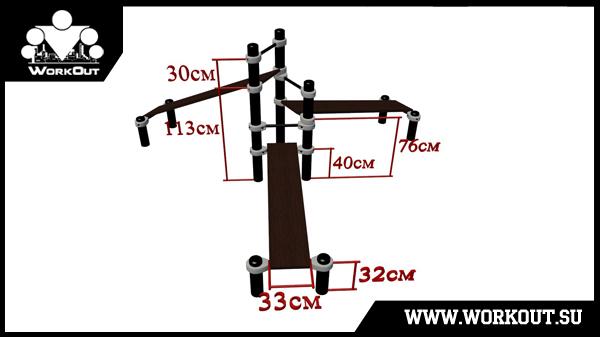

Фиолетоый комплекс
![Челябинский метеорит (крупнейшая воркаут площадка России) Челябинский метеорит (крупнейшая воркаут площадка России)](/uploads/userfiles/2017/02/2017-02-27-15-02-50-uko.jpg)

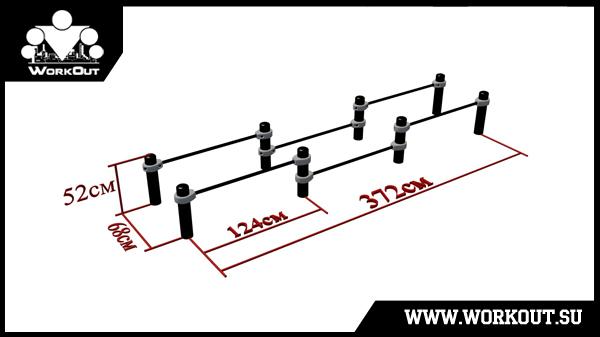

Тёмно-фиолетовый комплекс
![Челябинский метеорит (крупнейшая воркаут площадка России) Челябинский метеорит (крупнейшая воркаут площадка России)](/uploads/userfiles/2017/02/2017-02-27-15-02-16-soq.jpg)

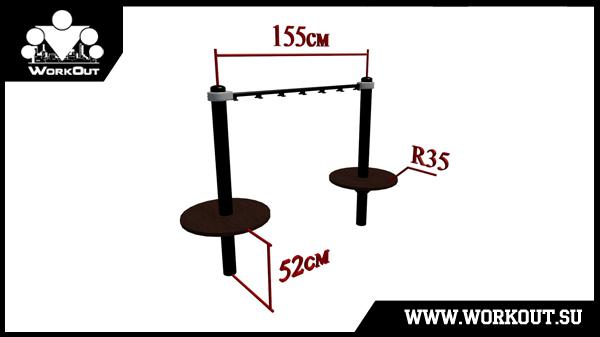

Серый комплекс
![Челябинский метеорит (крупнейшая воркаут площадка России) Челябинский метеорит (крупнейшая воркаут площадка России)](/uploads/userfiles/2017/02/2017-02-27-15-02-43-mox.jpg)

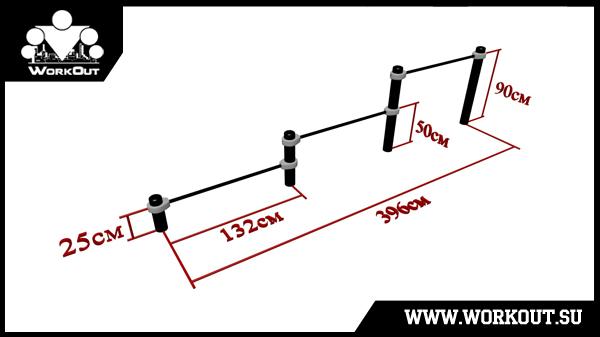

Тёмно-синий комплекс
![Челябинский метеорит (крупнейшая воркаут площадка России) Челябинский метеорит (крупнейшая воркаут площадка России)](/uploads/userfiles/2017/02/2017-02-27-15-02-23-agz.jpg)
