3D моделирование: Kahar

Мы подготовили проект уличной спортивной площадки с турниками и брусьями, которая отлично подойдет для организации воркаут сборов или тренировок перед сдачей ГТО. Потенциальное местоположение, думаю, вы и без нас определите ;)

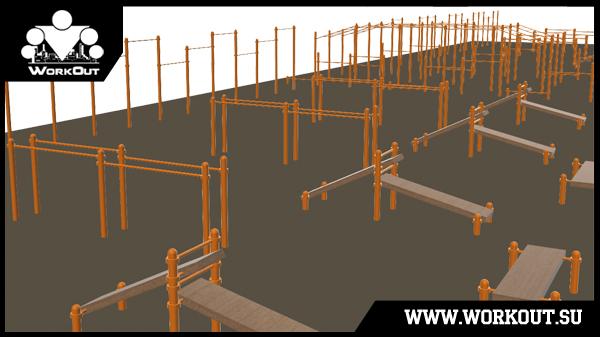

3D виды площадки

Площадка для воркаута и ГТО в Калужской области

Проект площадки для воркаута и ГТО в Калужской области

Параметры площадки

Площадка для воркаута и ГТО в Калужской области

* план площадки готовится *

Название: Калуга ГТО
Площадь (min): ??х?? метров
Размер: Большая
Тип соединения: Хомуты

!!! ДЛЯ ВСЕХ ТРУБ ДАНЫ ВНЕШНИЕ ДИАМЕТРЫ !!!

Диаметр перекладин: 32мм.
Диаметр боковых сторон рукохода: 45-50мм.
Диаметр опорных столбов: 108мм.
Толщина стенки опорных стоблов: не менее 4мм.

!!! В проекте указаны РЕАЛЬНЫЕ размеры элементов и конструкций, которые не всегда являются оптимальными !!!

Описание конструкций

Красный комплекс

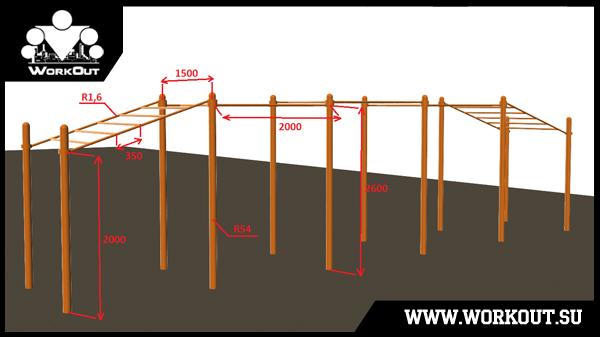

Размеры рукохода для воркаута

Синий комплекс

Проект площадки для воркаута и ГТО в Калужской области

Зеленый комплекс

Проект площадки для воркаута и ГТО в Калужской области

Серый комплекс

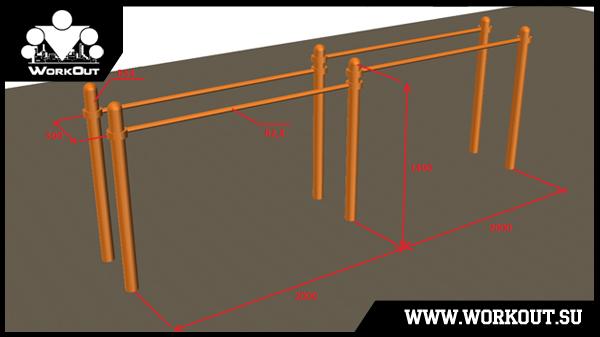

Брусья для воркаута размеры

Фиолетовый комплекс

Проект площадки для воркаута и ГТО в Калужской области

Желтый

Проект площадки для воркаута и ГТО в Калужской области
