Уличная площадка Воркаут + Паркур (W+P)

При разработке данной площадке я отталкивался от идеи того, чтобы объединить две самых популярных уличных субкультуры на одной площадке и сделать все конструкции максимально универсальными.

Сначала может показаться, что турники и брусья, и рукоходы, расположены очень близко друг к другу, но если посмотреть повнимательнее, то видно, что места для тренировки на каждом из снарядов более чем достаточно. А компактное расположение делает их все привлекательными и для отработки упражнений на перемещение, которыми славится паркур. Кроме того, такая площадка не будет занимать много места и по своим размерам соответствует площадкам класса Средняя/Район.

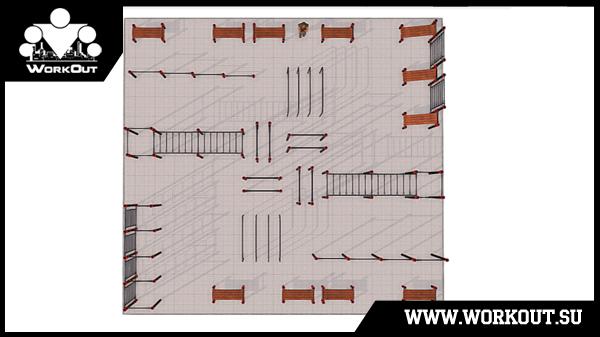

План и Параметры площадки


Уличная площадка Воркаут + Паркур (W+P)

Название: W+P
Площадь (min): 15х15 метров
Размер: Средняя/Район
Тип соединения: Хомуты

!!! ДЛЯ ВСЕХ ТРУБ ДАНЫ ВНЕШНИЕ ДИАМЕТРЫ !!!

Диаметр перекладин: 32мм.
Диаметр боковых сторон рукохода: 45-50мм.
Диаметр опорных столбов: 108мм.
Толщина стенки опорных стоблов: не менее 4мм.

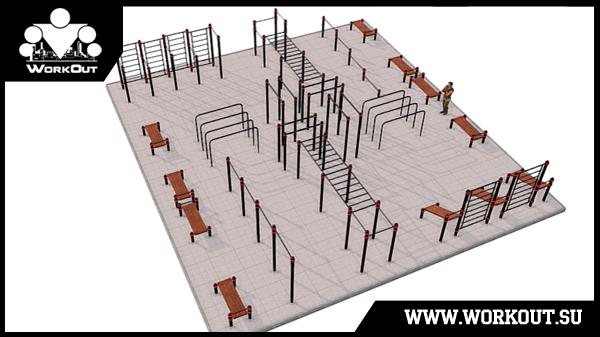

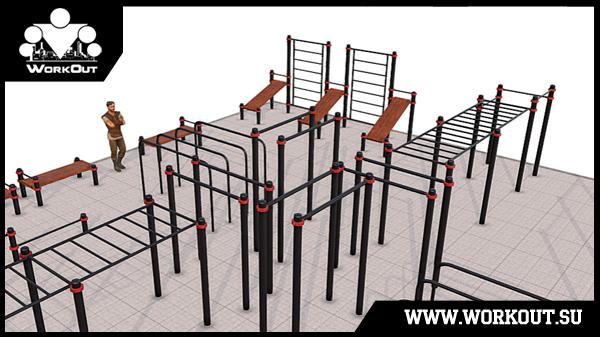

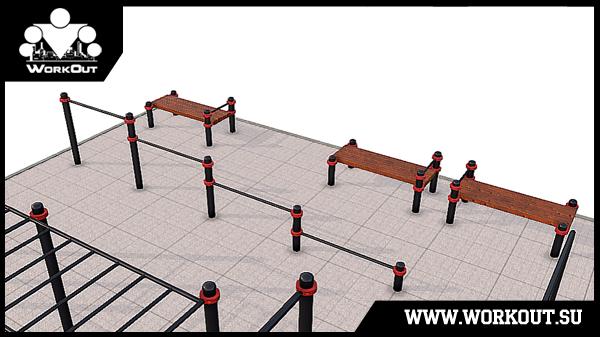

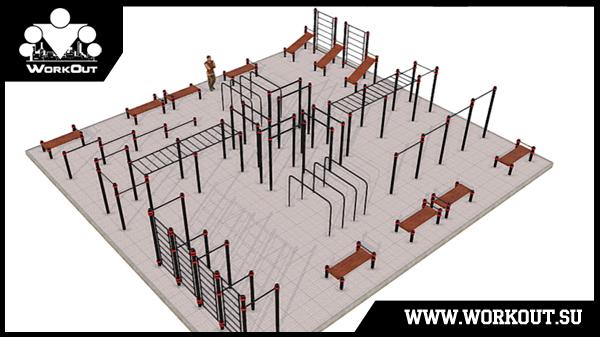

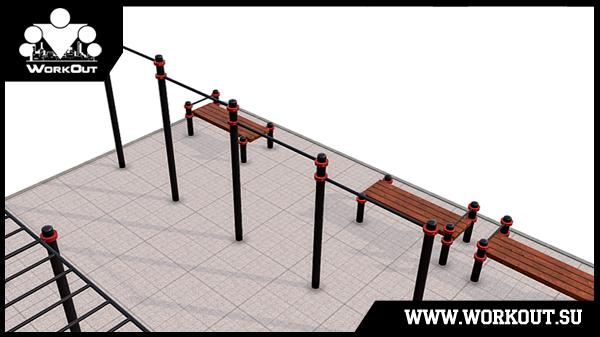

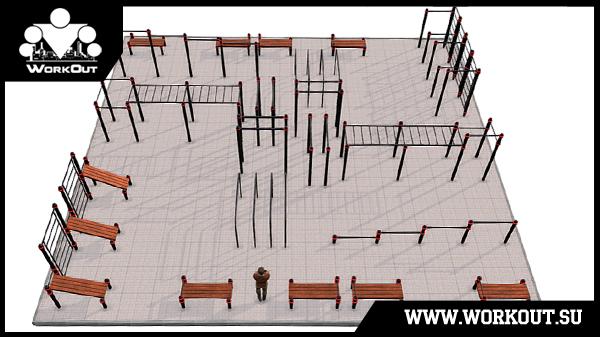

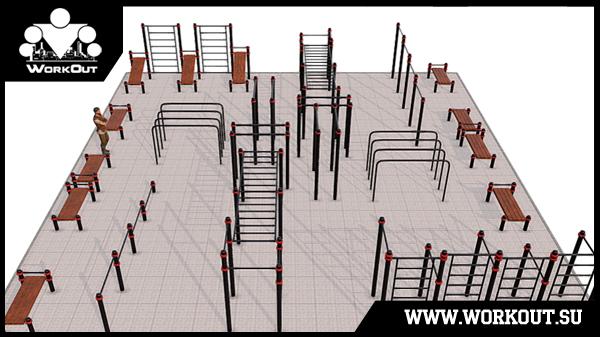

3D виды площадки


Уличная площадка Воркаут + Паркур (W+P)

Уличная площадка Воркаут + Паркур (W+P)

Уличная площадка Воркаут + Паркур (W+P)

Уличная площадка Воркаут + Паркур (W+P)

Уличная площадка Воркаут + Паркур (W+P)

Уличная площадка Воркаут + Паркур (W+P)

Уличная площадка Воркаут + Паркур (W+P)

Уличная площадка Воркаут + Паркур (W+P)

3D модель площадки - https://sketchfab.com/models/31bbc41ae0814fa9a9f959a81e36779f

Описание конструкций

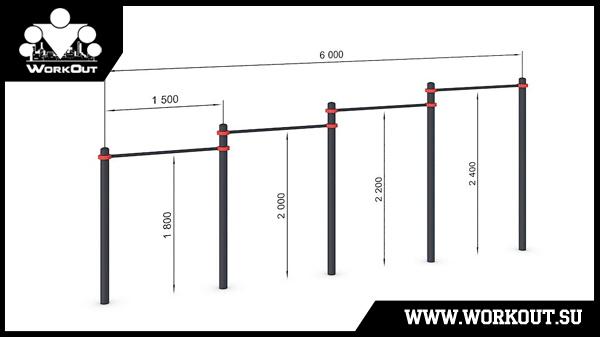

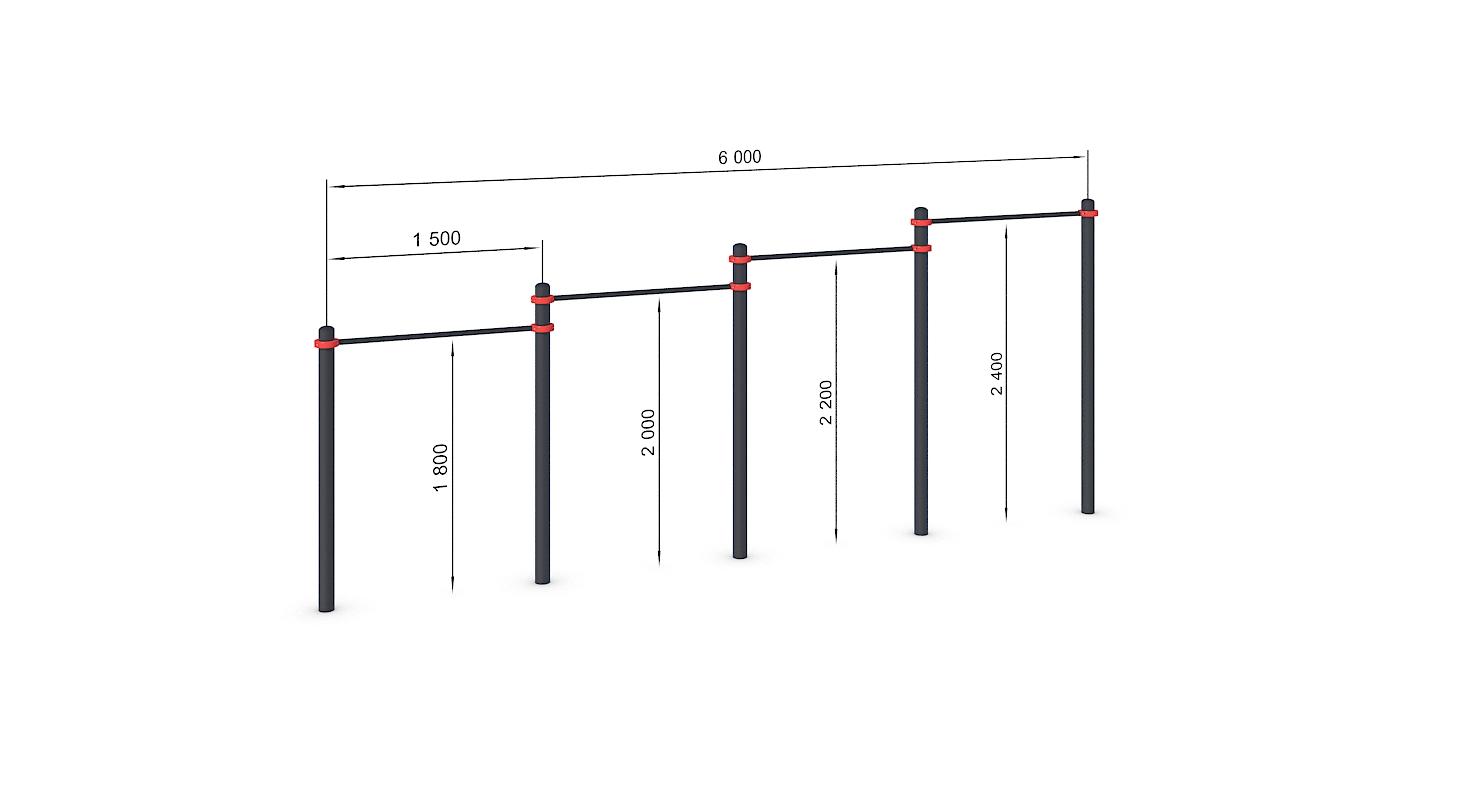

Каскад из 4-х турников
Каскад из 4-х турников

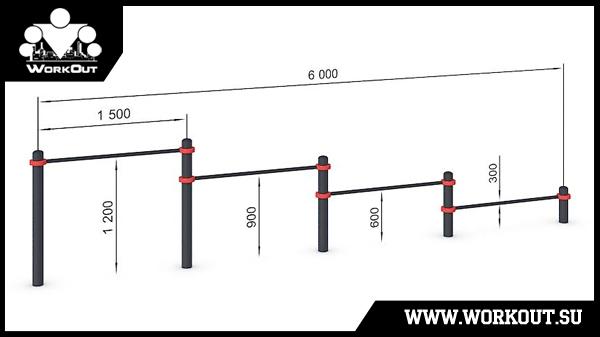

Каскад из 4-х низких перекладин
Каскад из 4-х низких перекладин

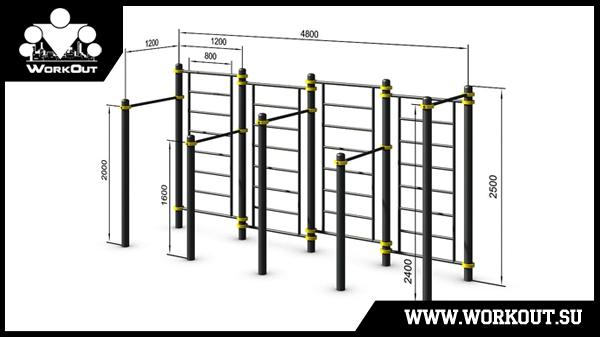

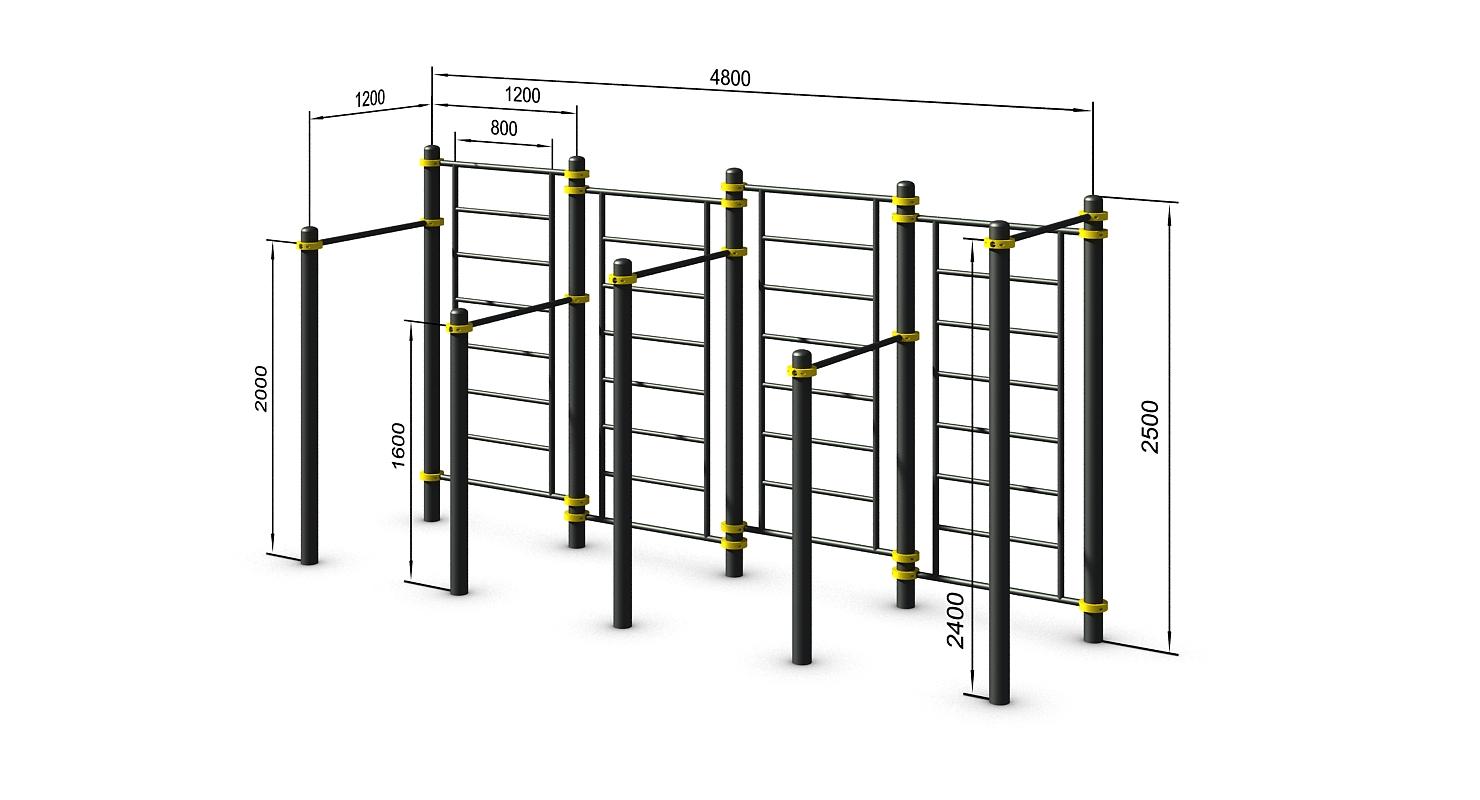

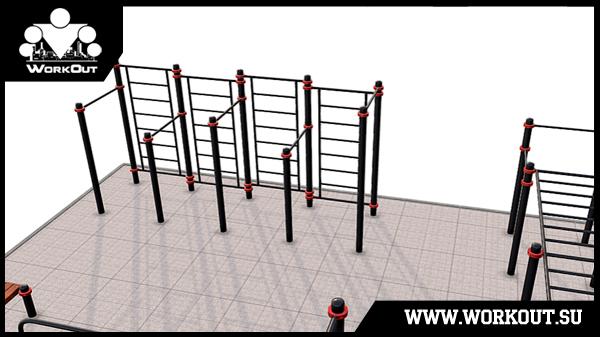

Блок шведских стенок с турниками
Уличная площадка Воркаут + Паркур (W+P)

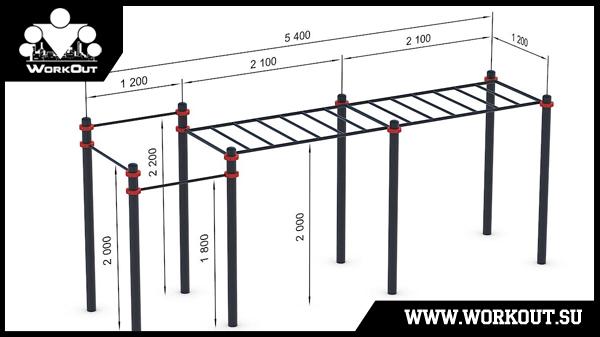

Рукоход №1
Уличная площадка Воркаут + Паркур (W+P)

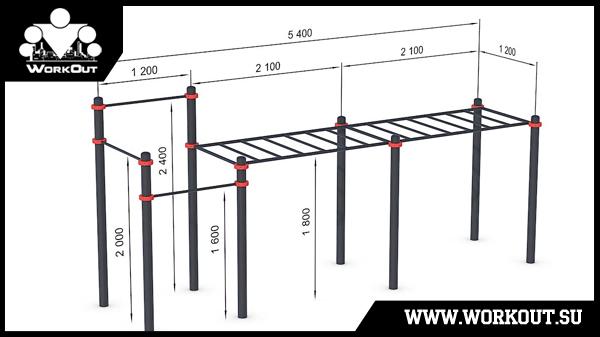

Рукоход №2
Рукоход WORKOUT

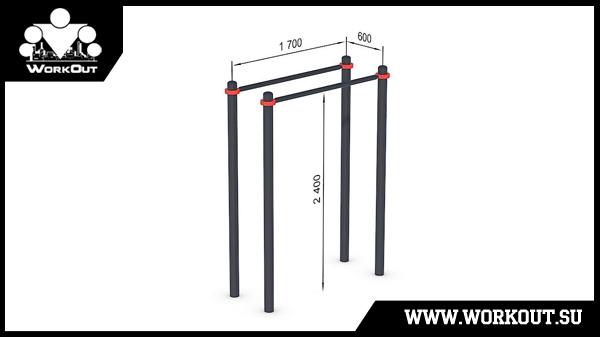

Очень высокие брусья
Очень высокие брусья

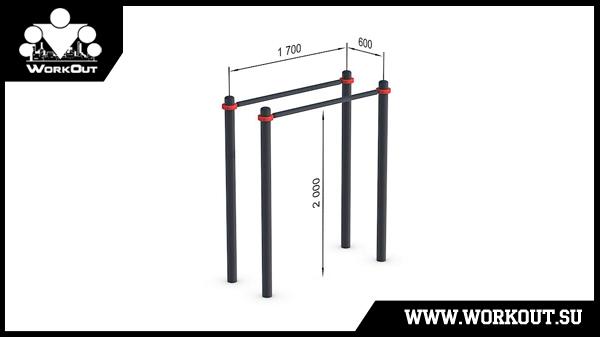

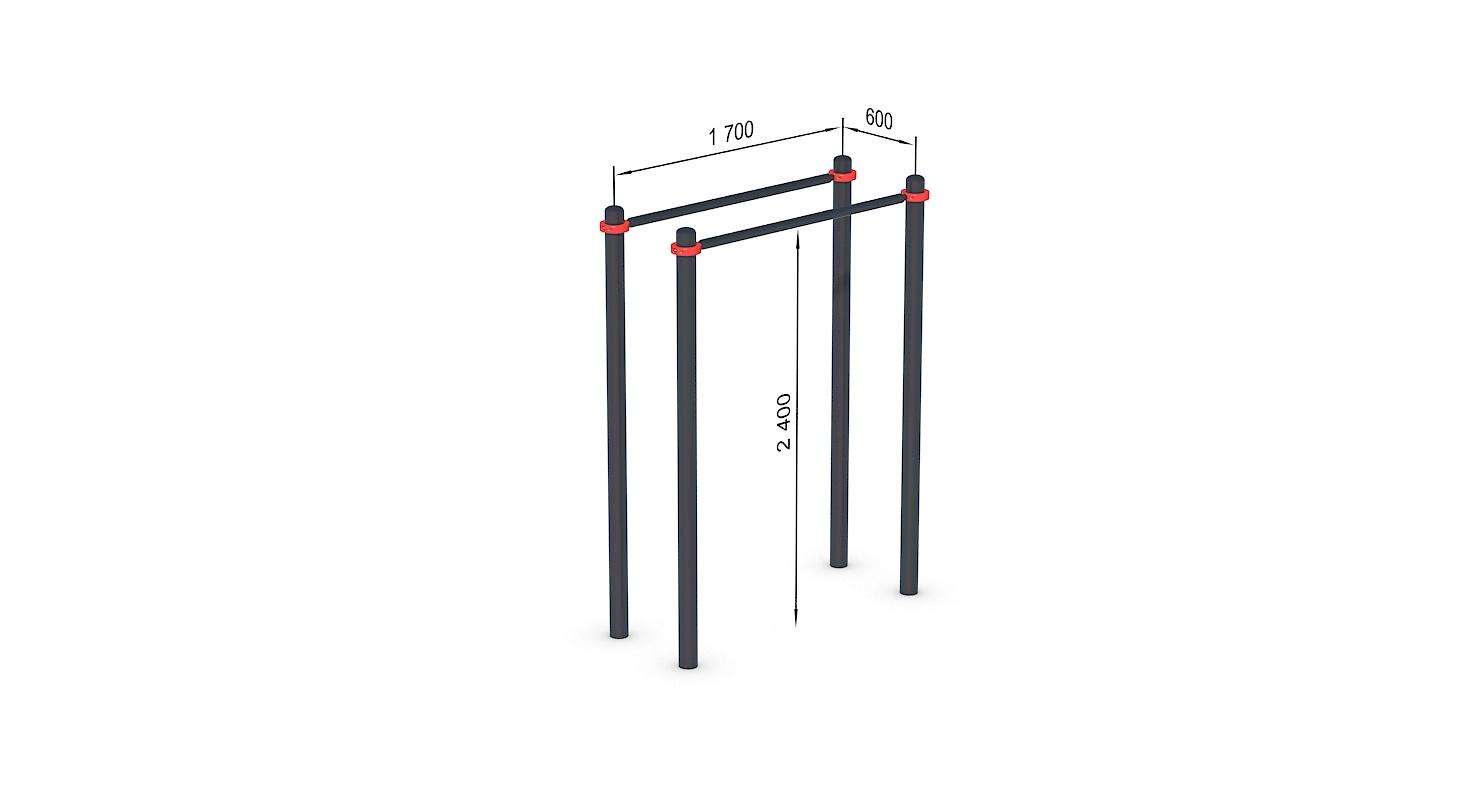

Высокие брусья
Уличная площадка Воркаут + Паркур (W+P)

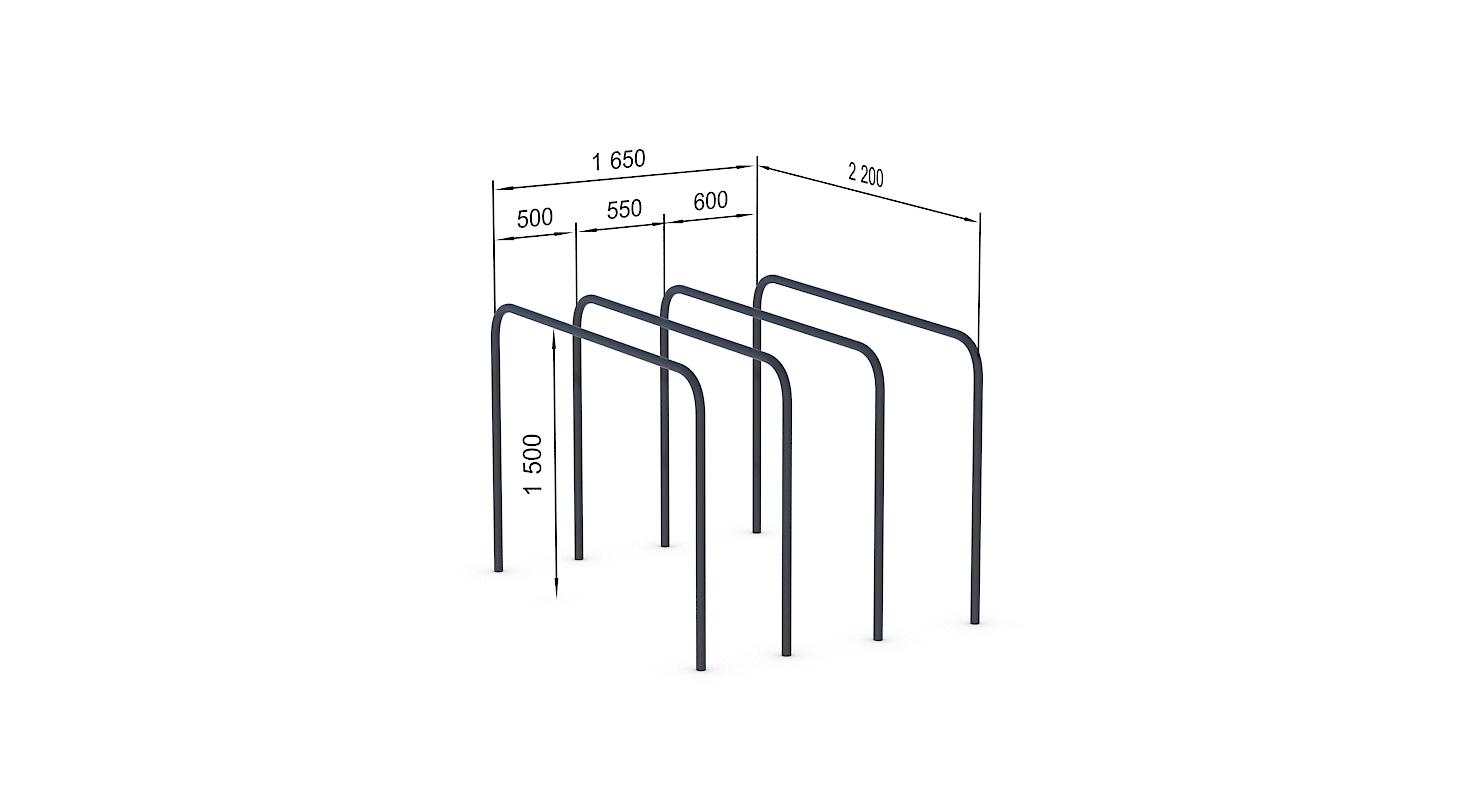

Парные гнутые брусья разной ширины
Гнутые брусья WORKOUT

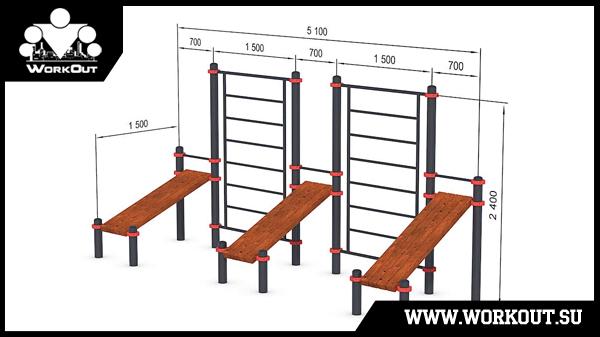

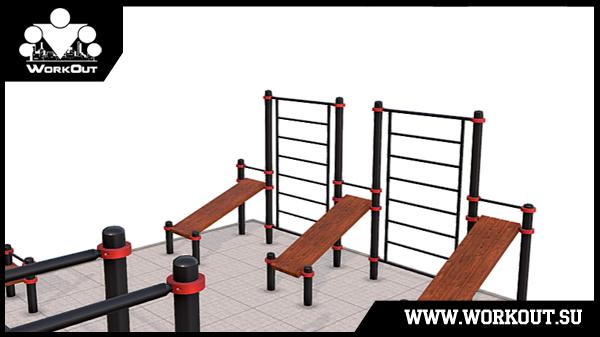

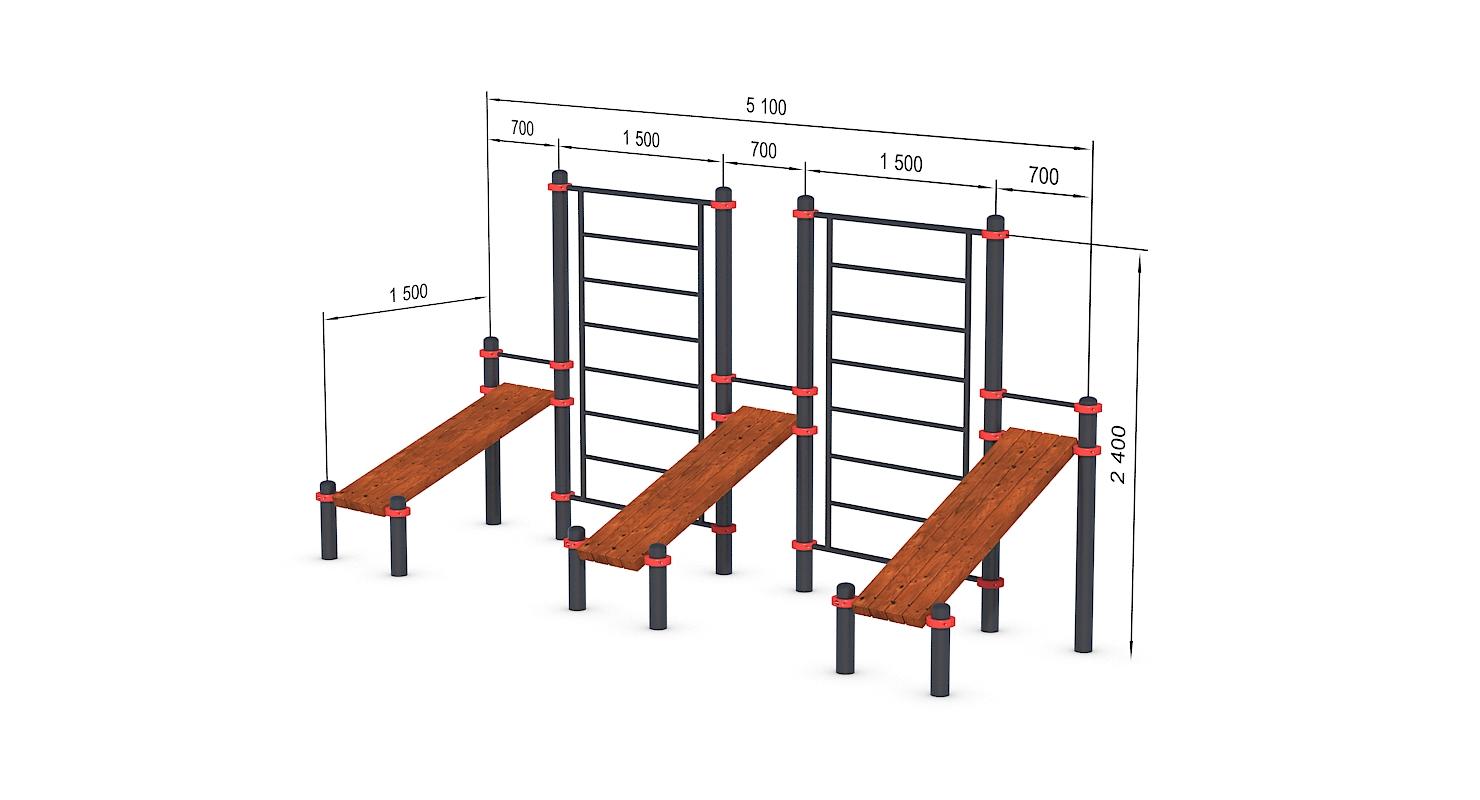

Шведские стенки с наклонными скамьями

Шведские стенки со скамьями WORKOUT

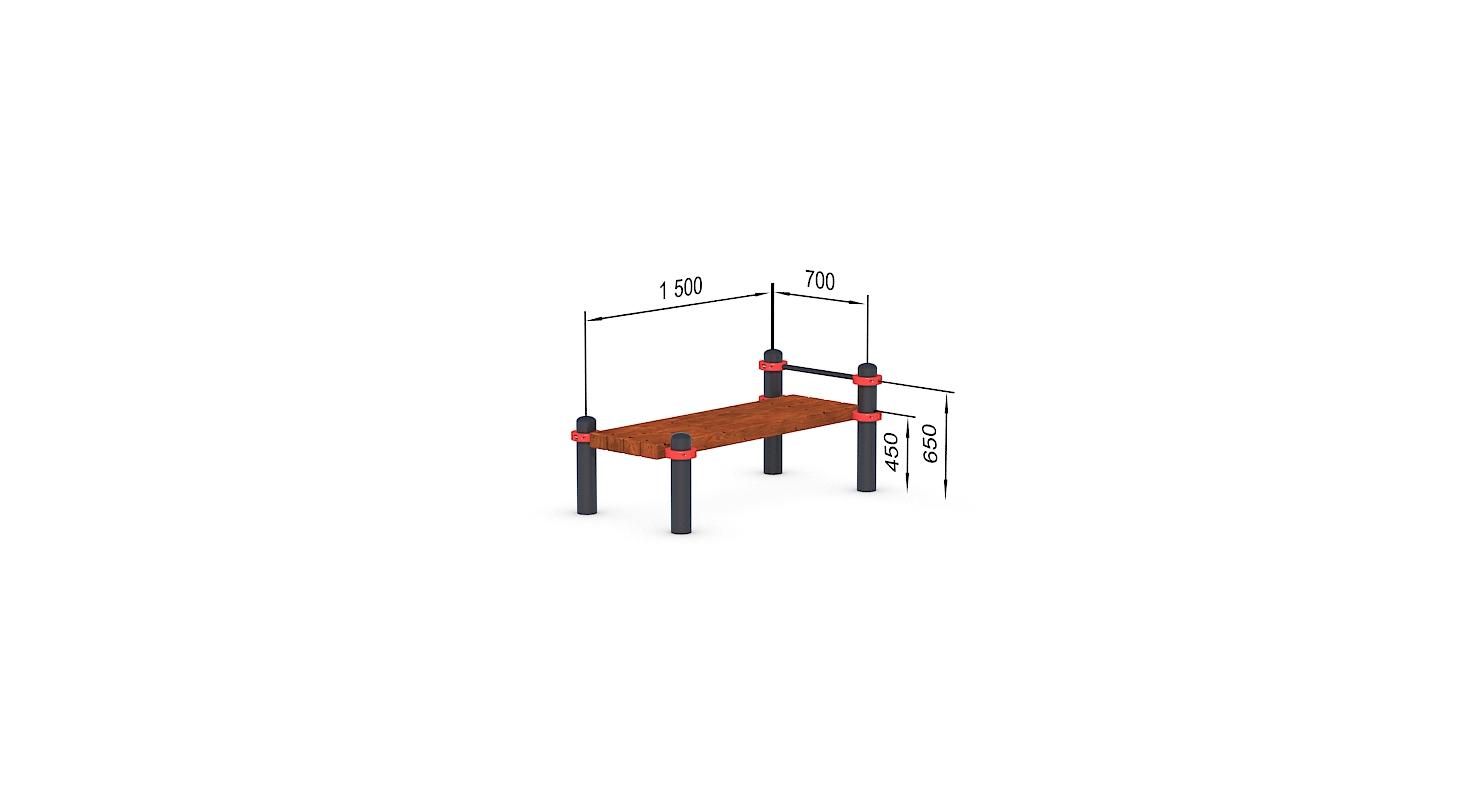

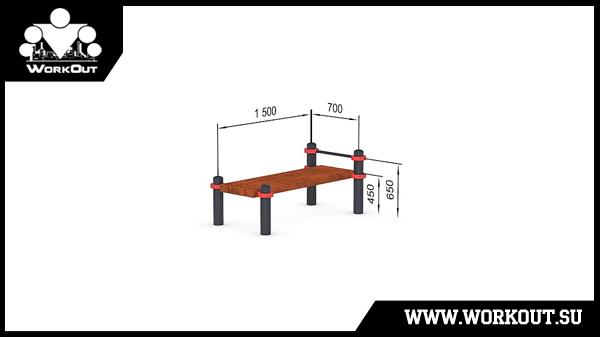

Лавочка
Лавочка для воркаут площадки

P.S. Если вы хотите купить воркаут площадку или вам нужна помощь в разработке интересного проекта воркаут площадки, то свяжитесь с нами по электронной почте info@workout.su.
