Автор и 3D Визуализация: Zhev

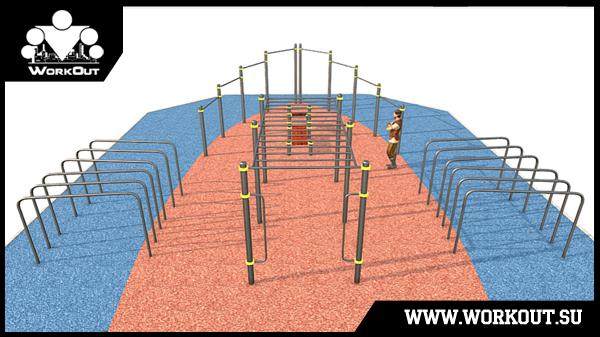

Воркаут площадка класса

Дизайн данной площадки был вдохновлен внешним видом легендарных викингских кораблей. Само слово "драккар" ("drakkar") происходит от объединения древнескандинавских слов "drage", которое означало "дракон" и "kar", которое означало "корабль".

Воркаут площадка класса

Именно эти корабли позволили древним скандинавским воинам открыть острова Британии и достичь берегов Северной Америки и Гренландии. Успешные морские путешествия на столь далекие расстояния являются лучшим свидетельством качества данного вида кораблей.

В дизайне воркаут площадки нашел свое отражение не только вид, но и дух драккаров.

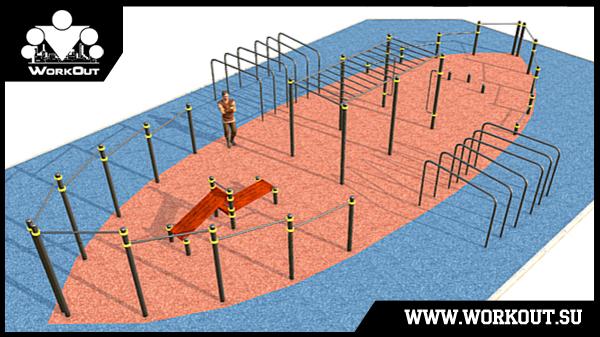

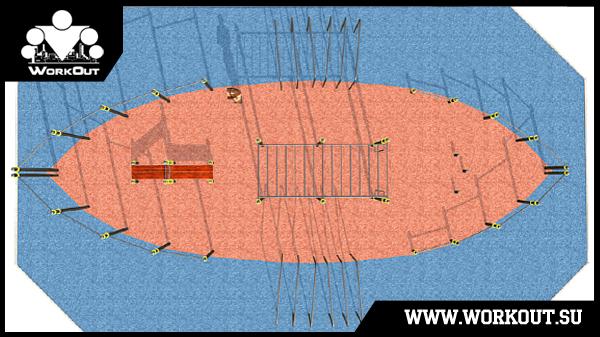

План и Параметры площадки

Воркаут площадка класса

Название: WORKOUT DRAKKAR
Площадь (min): 19х11 метров
Размер: Средняя
Тип соединения: Хомуты

!!! ДЛЯ ВСЕХ ТРУБ ДАНЫ ВНЕШНИЕ ДИАМЕТРЫ !!!

Диаметр перекладин: 32мм.
Диаметр боковых сторон рукохода: 45-50мм.
Диаметр опорных столбов: 108мм.
Толщина стенки опорных стоблов: не менее 4мм.

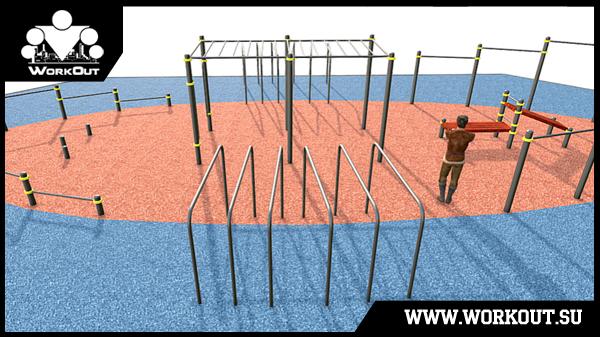

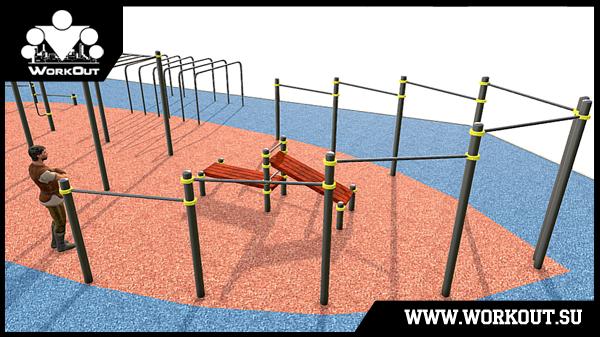

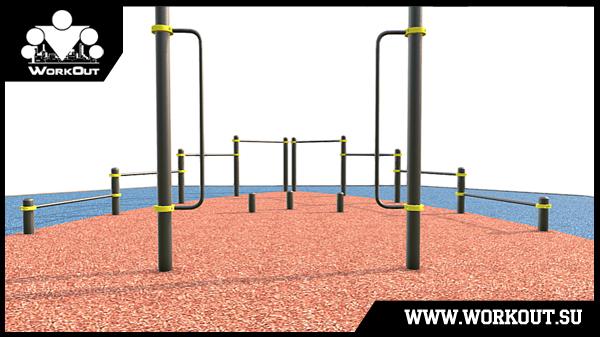

3D виды площадки

Воркаут площадка класса

Воркаут площадка класса

Воркаут площадка класса

Воркаут площадка класса

Описание конструкций

Воркаут площадка класса

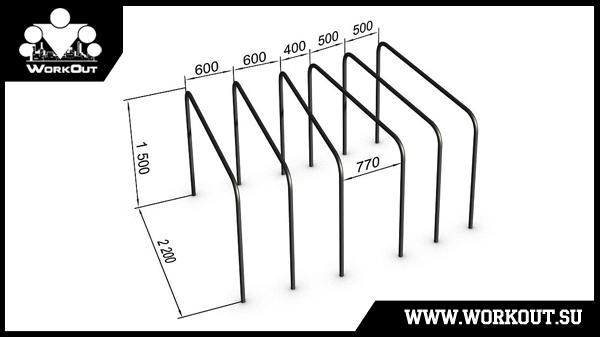

Вёсла

Воркаут площадка класса

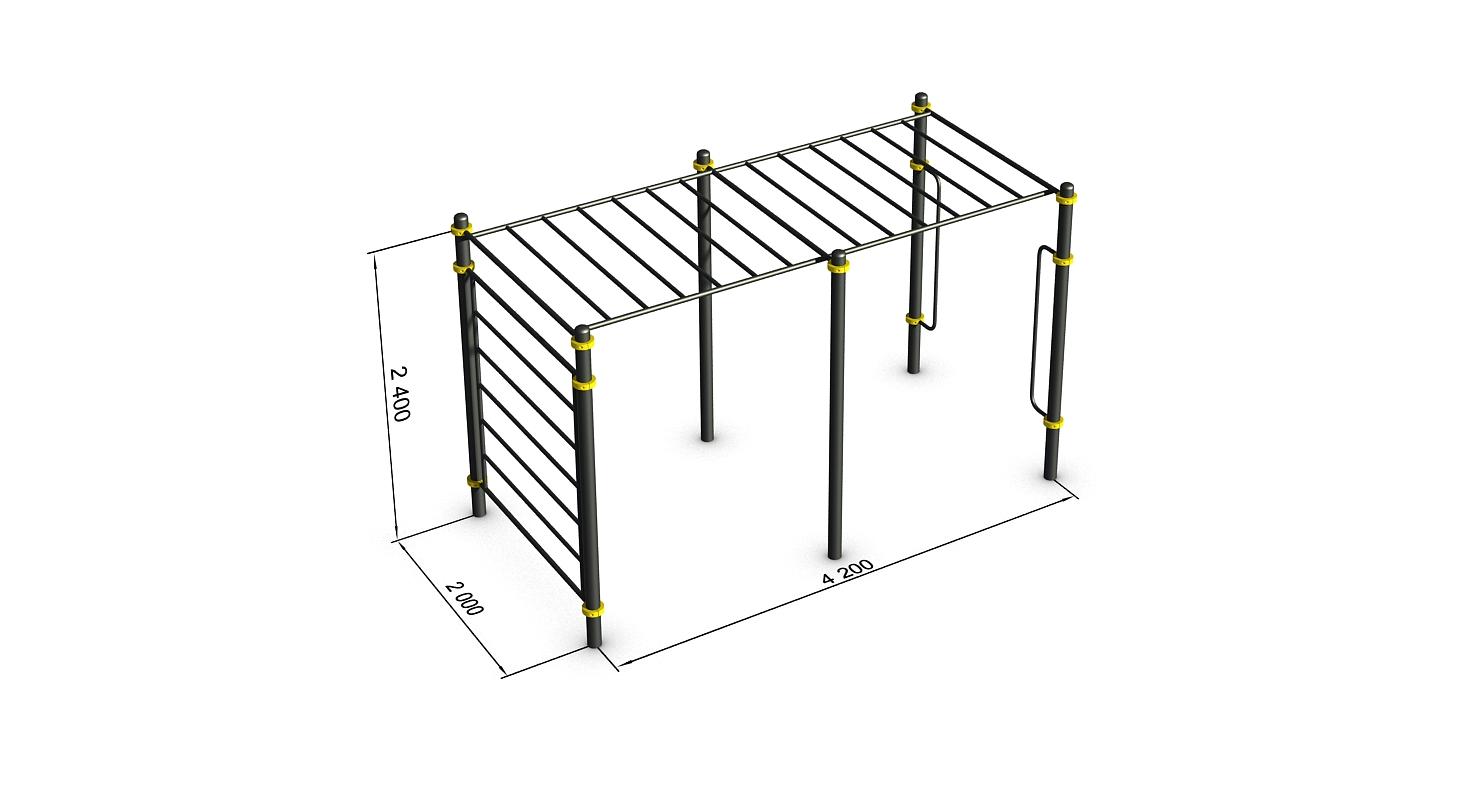

Центральный рукоход

Воркаут площадка класса

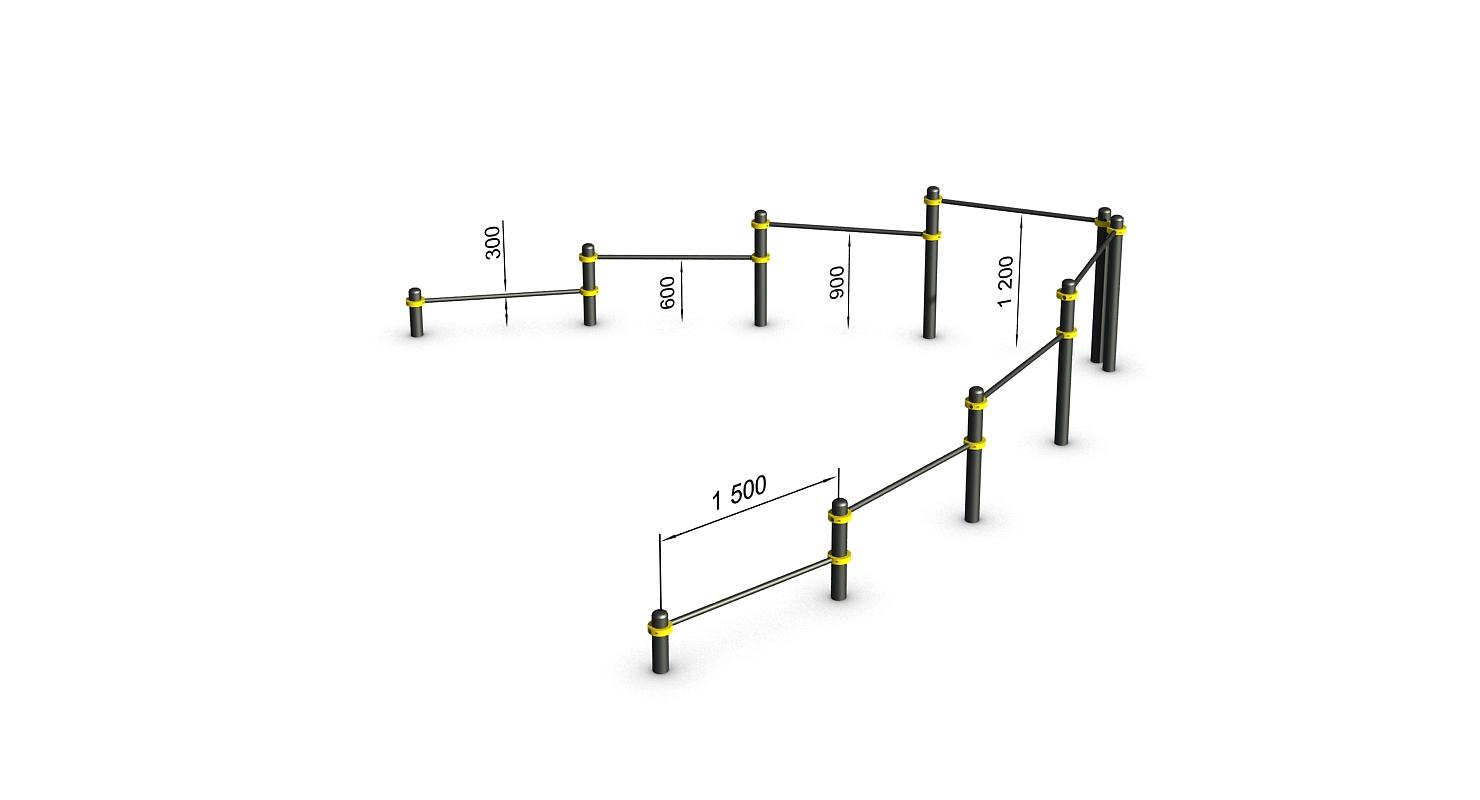

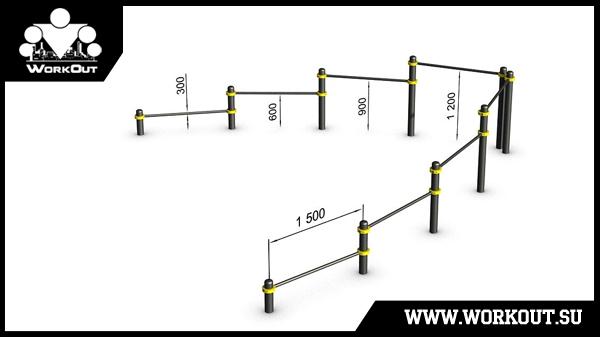

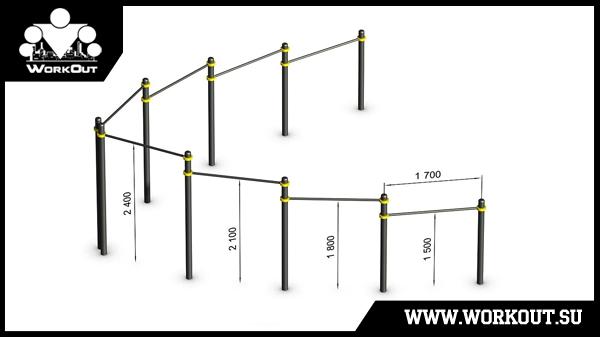

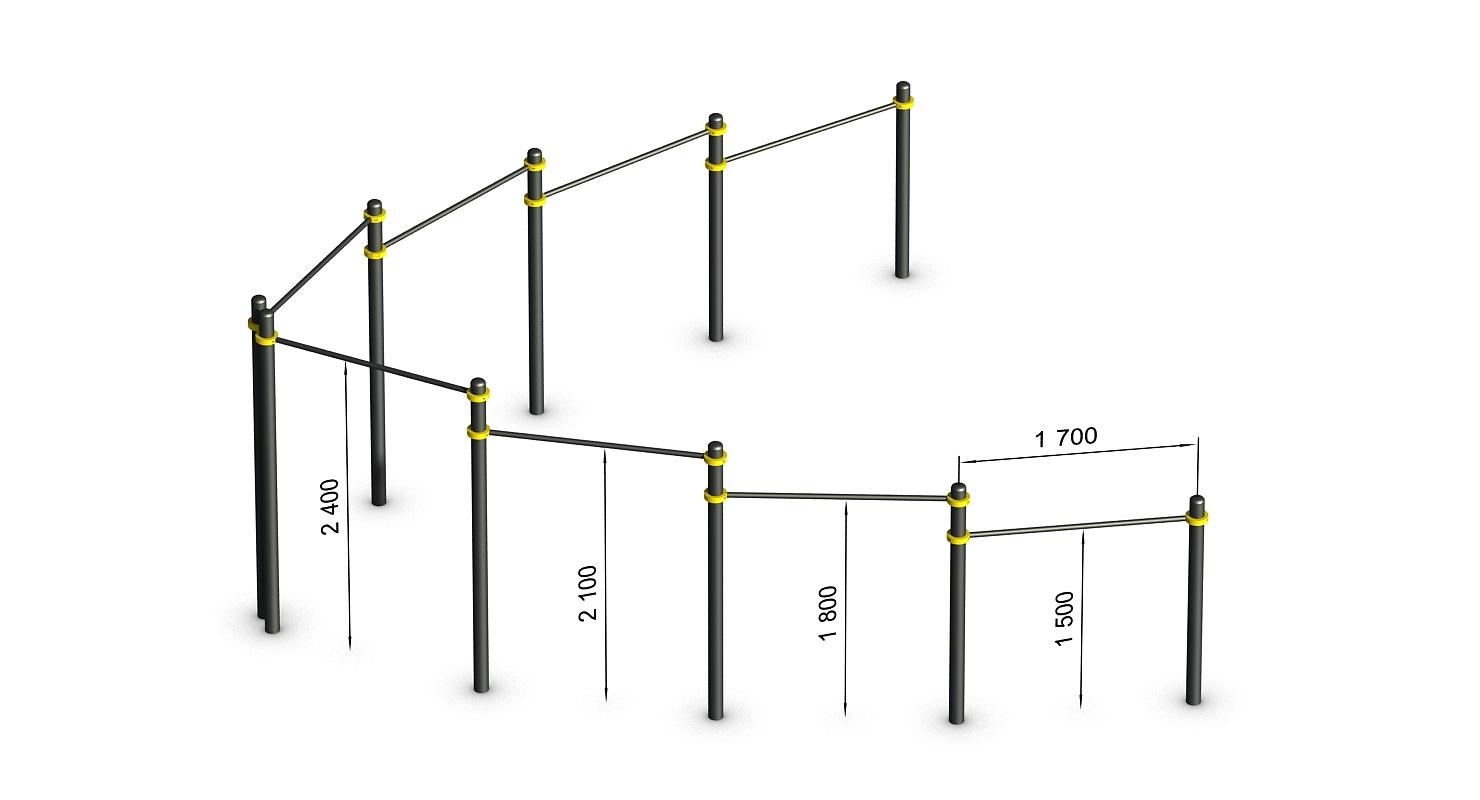

Корма Передняя

Воркаут площадка класса

Корма Задняя

Воркаут площадка класса

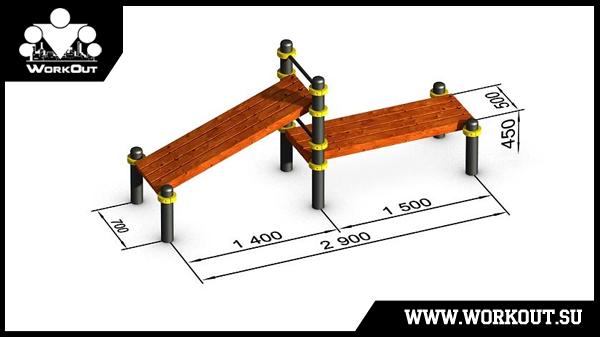

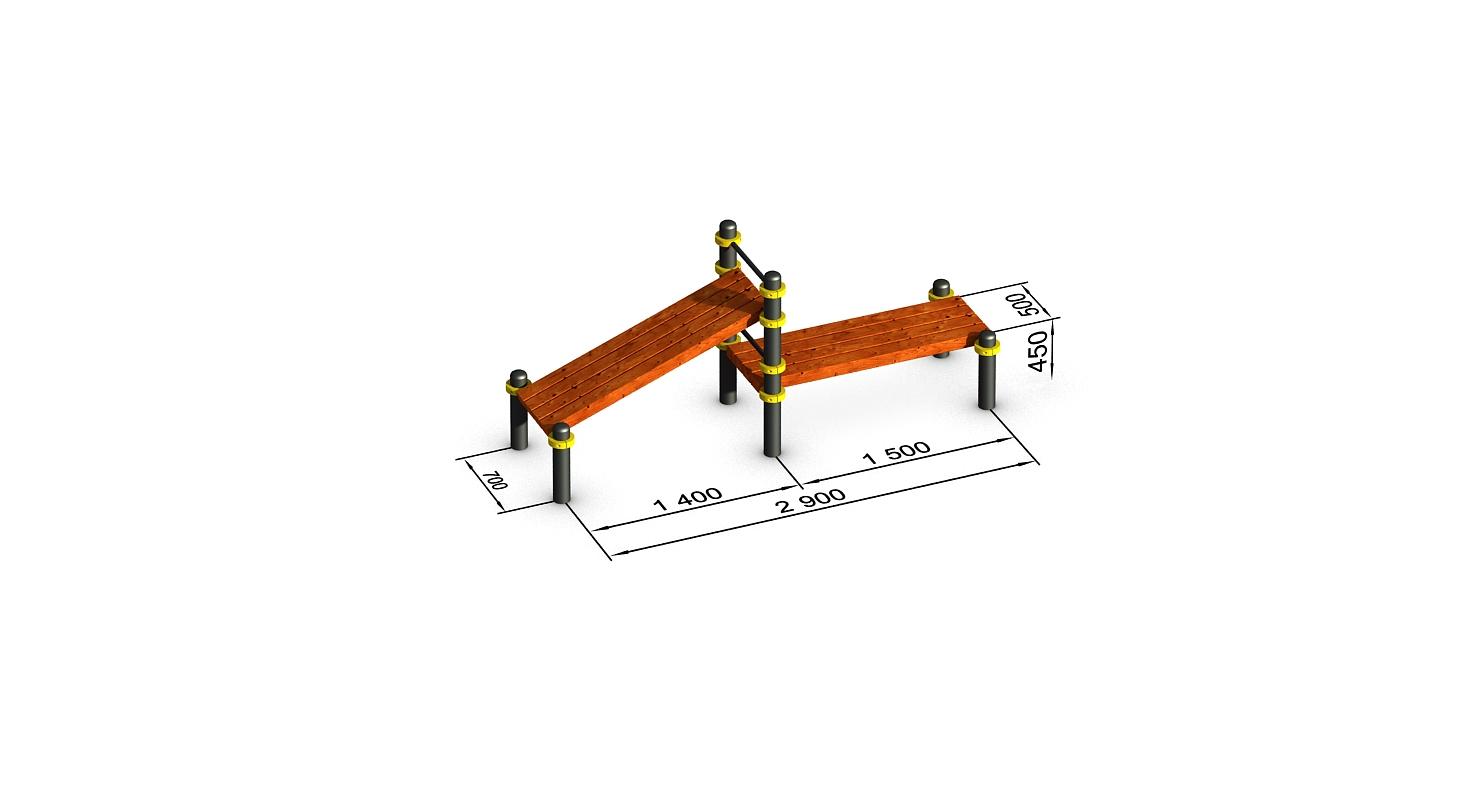

Скамейки для пресса

Воркаут площадка класса

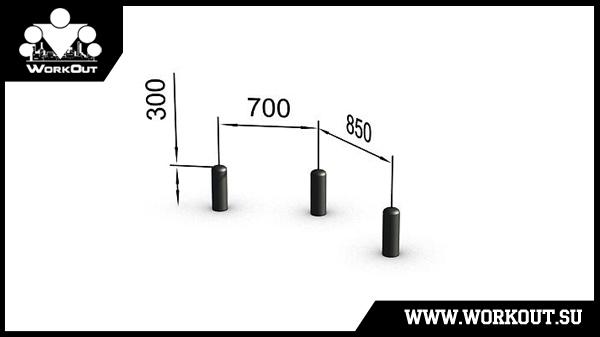

Столбики

Воркаут площадка класса

P.S. Если вы хотите купить воркаут площадку или вам нужна помощь в разработке интересного проекта воркаут площадки, то свяжитесь с нами по электронной почте info@workout.su.

Комментарии

/articles/comment/7000-zhev-poradoval-nas-ocherednoj-shikarnoj-ploshhadkoj
24.02.2018 15:55
Zhev порадовал нас очередной шикарной площадкой! Больше 3Д видов загружу в течение дня, все параметры и конструкции загрузим в течение недели. Если бы производители площадок начали ставить такие штуки, а не тупой стандартный набор разбросанных элементов, куда больше людей заинтересовались бы уличными тренировками!
/articles/comment/7001-a-pokamest-mozhete-sami-pobrodit-v-3d-https-sketchfab
24.02.2018 15:55
А покамест можете сами побродить в 3Д - https://sketchfab.com/models/a76f4e3157b14371af7bef096f2aedb9
/articles/comment/7005-chto-esli-postavit-labirint-vmesto-brusev-s-odnoj
25.02.2018 20:46
Что, если поставить лабиринт вместо брусьев с одной стороны, а на другой брусья оставить.
/articles/comment/7019-zhev-dobavil-vvodnoe-pro-korabl-vikingov-kak-tam
27.02.2018 20:42
Zhev

Добавил вводное про корабль викингов. Как там успехи с площадкой бистмода?

NuR_01

тогда это будет не драккар 😦
/articles/comment/7020-wasd-uspehi-budut-ne-ranshe-vyhodnyh
27.02.2018 21:09
WasD, успехи будут не раньше выходных 😃
/articles/comment/7040-wasd-razmery-img-uploads-editor-2018-03-2018-03-03-16
03.03.2018 16:08
WasD

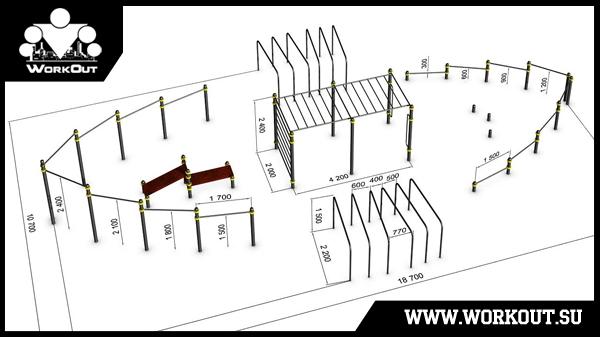

Размеры

Воркаут площадка класса

И в 3D еще шведскую лестницу добавил
https://skfb.ly/6wPwG
/articles/comment/7290-zhev-mne-by-razmery-dlja-opisanij-s-renderom-otdelno
04.04.2018 18:09
Zhev

Мне бы размеры для описаний с рендером отдельно конструкций друг от друга.
/articles/comment/7308-wasd-kartinki-spoiler-img-uploads-editor-2018-04-2018
08.04.2018 18:56
WasD
Картинки

/articles/comment/7311-zhev-spasibo
08.04.2018 21:58
Zhev

Спасибо!
/articles/comment/7312-zhev-a-stolbiki-p-s-vremeni-na-otrisovku-bazovyh
08.04.2018 22:01
Zhev

А столбики?

П.С. Времени на отрисовку базовых конструкций для статьи с их перечнем пока не было?
