Авторы: WasD и Zhev
3D Визуализация: Zhev

Воркаут площадка во дворе

Нас крайне разочаровывает тенденция, когда производители уличных воркаут площадок застраивают все парки, скверы, школы и любые доступные им свободные площади однотипными проектами, представляющими из себя просто набор разбросанных элементов без какой-либо идеи или связи. Мы начинали тренироваться ещё на легендарных советских площадках, которые одним своим видом мотивировали на творческий подход к тренировке, а не на тупое выполнение однообразных упражнений. И вот именно эту мотивацию, этот стимул к творчеству, мы и стремимся передать в своих собственных проектах. Надеемся, что наша новая работа вам понравится. Она сделана под впечатлением от <url="https://www.youtube.com/watch?v=l4Xs5125Hs4&index=39&list=PLojidQ8-6nJk0qG51Co75MobNXp3c8dWs">площадки в Коньково</url>.

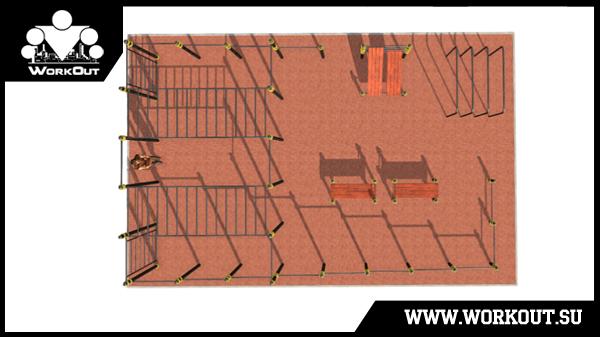

План и Параметры площадки


Воркаут площадка во дворе

Название: WORKOUT DVOR MT-1
Площадь (min): 12х8 метров
Размер: Средняя
Тип соединения: Хомуты

!!! ДЛЯ ВСЕХ ТРУБ ДАНЫ ВНЕШНИЕ ДИАМЕТРЫ !!!

Диаметр перекладин: 32мм.
Диаметр боковых сторон рукохода: 45-50мм.
Диаметр опорных столбов: 108мм.
Толщина стенки опорных стоблов: не менее 4мм.

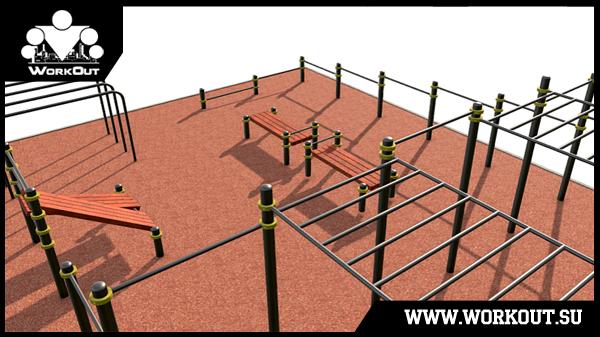

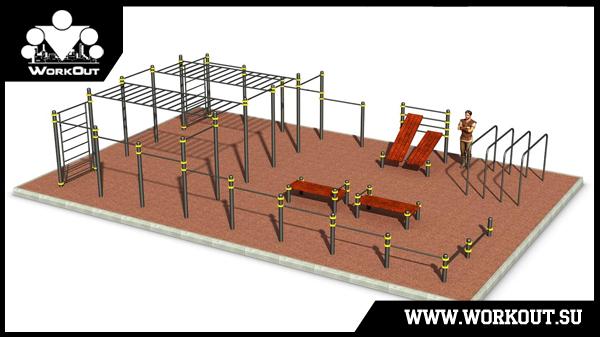

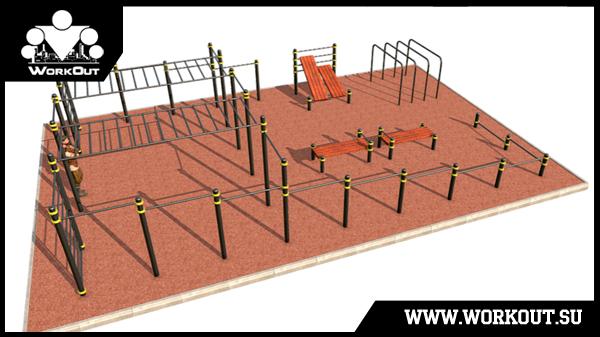

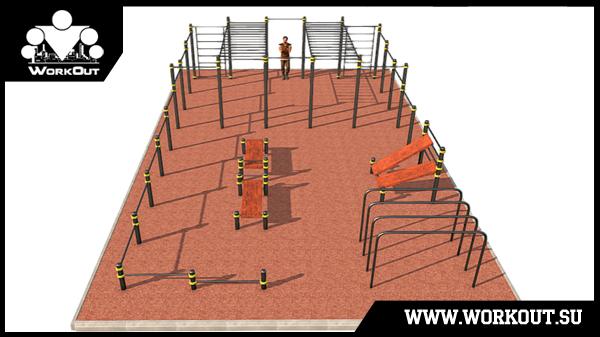

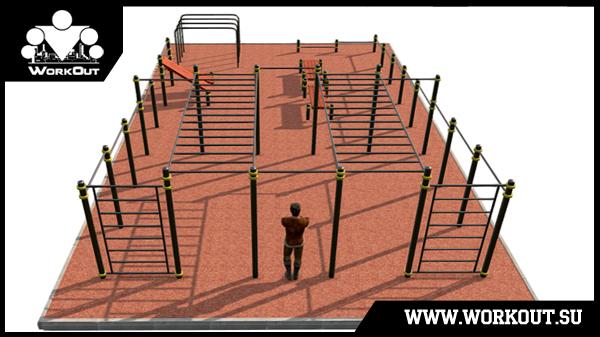

3D виды площадки


Воркаут площадка во дворе

Воркаут площадка во дворе

Воркаут площадка во дворе

Воркаут площадка во дворе

Описание конструкций


Воркаут площадка во дворе

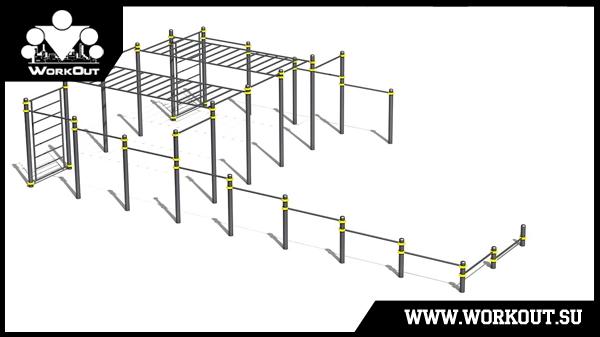

Комплекс состоит из:

1. 24 опорных столбов высотой: от 500 до 2600 мм
2. 2 перекладин длиной 1500 мм, установленных на высоте 2500 мм и 15 перекладин длиной 1500 мм, установленных на высоте: от 200 до 2500 мм с шагом 200 мм
3. 2 рукоходов длиной 4000 мм, установленных на высоте 2200 2400 мм.
4. 2 шведских стенок
Воркаут площадка во дворе

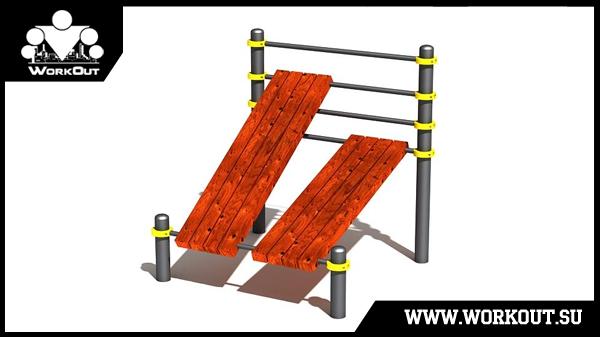

Комплекс состоит из:

1. 2 опорных столбов высотой 500 мм и 2 опорных столбов 1700 мм
2. 4 перекладин длиной 1500 мм, установленных на высоте: 900, 1100, 1300 и 1600 мм
3. 2 скамеек длиной 1500 мм и шириной 600 500 мм, с углами наклона 20 и 35 градусов
Воркаут площадка во дворе

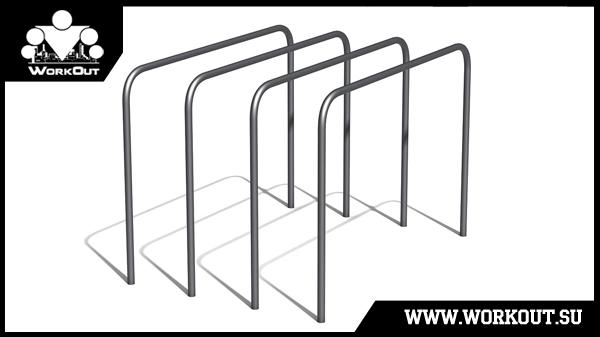

Комплекс состоит из:

1. 4 гнутых брусины длиной 2000 мм и высотой 1700 мм
Воркаут площадка во дворе

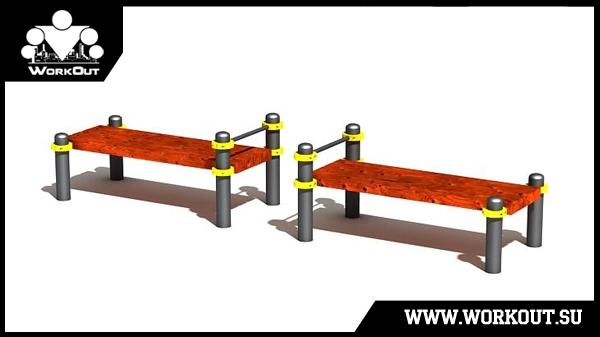

Комплекс состоит из:

1. 2 скамейки с упорами длиной 1500 мм, шириной 500 мм и высотой 450 мм

P.S. Если вы хотите купить эту воркаут площадку или вам нужна помощь в разработке интересного проекта воркаут площадки, то свяжитесь с нами по электронной почте info@workout.su.

Комментарии

/articles/comment/6823-zhev-gljan-pozhalujsta-opisanie-konstrukcij-i-napishi
15.01.2018 16:20
Zhev

Глянь, пожалуйста, описание конструкций и напиши недостающие значения, чтобы я вписал их в статью.
/articles/comment/6824-po-ploshhadke-mozhno-poguljat-v-3d-na-sajte-https
15.01.2018 16:21
По площадке можно "погулять" в 3Д на сайте - https://sketchfab.com/models/2b5d42bcd81d4ecf961c342016add2a9 😉
/articles/comment/6825-ploshhadka-ogon
15.01.2018 16:27
Площадка - огонь!
/articles/comment/6826-zabral-sebe-v-izbrannoe-vozmozhno-prigoditsja
15.01.2018 17:33
Забрал себе в избранное. Возможно пригодится.
/articles/comment/6827-po-funkcionalu-prosto-ogon-teper-nado-prikinut-chto-v
15.01.2018 20:48
По функционалу просто - огонь!) Теперь надо прикинуть, что в рублях выходит))
/articles/comment/6843-wasd-kompleks-sostoit-iz-1-24-opornyh-stolbov-vysotoj
19.01.2018 20:16
WasD

Комплекс состоит из:

1. 24 опорных столбов высотой: от 500 до 2600 мм
2. 17 перекладин длиной 1500 мм, установленных на высоте: от 200 до 2500 мм с шагом 200 мм
3. 2 рукоходов длиной 4000 мм, установленных на высоте 2200 2400 мм.
4. 2 шведских стенок

Наклонные лавки


Комплекс состоит из:

1. 2 опорных столбов высотой 500 мм и 2 опорных столбов 1700 мм
2. 4 перекладин длиной 1500 мм, установленных на высоте: 900, 1100, 1300 и 1600 мм
3. 2 скамеек длиной 1500 мм и шириной 600 500 мм, с углами наклона 20 и 35 градусов;

брусья


Комплекс состоит из:

1. 4 гнутых брусины длиной 2000 мм и высотой 1500 мм


Горизонтальные лавки


Комплекс состоит из:

1. 2 скамейки длиной 1500 мм, шириной 600 500 мм и высотой 450 мм с упорами
/articles/comment/6844-zhev-spasibo-u-stolbov-tozhe-shag-200mm
20.01.2018 00:16
Zhev

Спасибо! У столбов тоже шаг 200мм?
/articles/comment/6845-wasd-da-shag-po-vysote-200-mm-tut-naverno-luchshe-tak
20.01.2018 06:09
WasD
Да. Шаг по высоте 200 мм

Тут, наверно, лучше так написать:
2. 15 перекладин длиной 1500 мм, установленных на высоте: от 200 до 2400 мм с шагом 200 мм, и 2 перекладины на высоте 2500 мм.
/articles/comment/6847-zhev-propisal-vse-dannye-brusjam-propisal-1700-potomu
20.01.2018 18:13
Zhev

Прописал все данные, брусьям прописал 1700, потому что 1500 мелкова-то будет, нет?
/articles/comment/6850-wasd-v-voprosah-vysoty-brusev-ne-kopengagen-mne-i
20.01.2018 20:29
WasD, в вопросах высоты брусьев не Копенгаген 😃
Мне и 1500 высоко. А вообще про 1500 ты сам писал, от туда и цифры.

<quote name=WasD post="414193">
4) Зеленые линии - это гнутые брусья Брусья расположены параллельно. Расстояние между жердями брусьев - 510мм. Рабочая поверхность жердей 1800мм. Жерди брусьев симметрично изогнуты под углом 90 градусов и представляют собой конструкцию высота которой 1500мм от поверхности основания.</quote>
