В поисках площадки для проведения совместных тренировок в рамках программы <url="http://workout.su/100">"100-дневный воркаут"</url>, мы объездили весь город, но так и не смогли найти вариант, который бы устраивал нас хотя-бы на половину.
Площадки были либо слишком маленькие, либо почти развалившиеся. И тогда поступило предложение самим сделать площадку, которая бы устраивала нас по всем параметрам.
Для начала хотели сделать пару турничков и брусья. Но потом немного увлеклись и в проекте появились шведская стенка, рукоход, брусья поменьше, еще больше турничков, упоры для отжиманий и мини-брусья.
Турники сначала хотел сделать 4 в ряд, но потом решил, что лучше расположить их друг напротив друга и объединить в квадрат - такая конструкция будет более устойчивой, и в то же время для её строительства потребуется меньше материала.
При проектировании площадки самое сложное - это уложиться в длину трубы, которая идёт на опоры. Т.е. например профиль 100*100*3, который я выбрал в качестве материала для опор, идёт по 12 метров. И если где-то вам не хватит 10-20 см, то придётся докупать еще 12 метров трубы. Это нужно учитывать.
Для расчета глубины бетонирования опор я руководствовался стандартным правилом - примерно 1/3 опоры идёт под землю.
Для удобства дополню картинки ссылками на полноразмерные изображения:
- <url="http://workout.su/uploads/userfiles/22662.png">каскад турников</url>
- <url="http://workout.su/uploads/userfiles/41.png">брусья большие и поменьше</url>
- <url="http://workout.su/uploads/userfiles/97.png">упоры для отжиманий + мини-брусья</url>

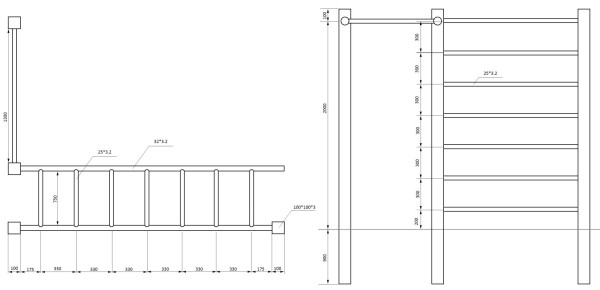

- <url="http://workout.su/uploads/userfiles/5649.png">шведская стенка + рукоход</url>
Как я уже говорил, опорные столбы я решил делать из профильной трубы 100*100*3. Это выглядит круто и очень брутально, но если вы хотите немного сэкономить, то можно использовать 80-й профиль.
При выборе трубы для перекладин, не стоит забывать, что при маркировке водогазопроводных труб указывается условный проход, а не внешний диаметр. Если сомневаетесь - откройте ГОСТ и проверьте.
Для перекладин идеально подходит в/г труба 25*3,2 - внешний диаметр у неё 33,5 мм.
В/г труба 32*3,2 - оптимальный выбор для брусьев, внешний диаметр 42,3 мм.
Для крепления перекладин к опорам был выбран вариант, при котором перекладины вставляются в отверстия, просверленные в опорах и провариваются снаружи. Сверху опора закрывается крышкой.
Когда было сварено всё, что можно было сварить заранее, оставалось только ждать тепла.
С приходом тепла покрыли все конструкции грунтовкой ГФ-021.
Наконец-то погода установилась. Поехали закапывать.
С мотобуром дело идёт гораздо веселей.
Нужно было сварить конструкции между собой уже на месте. В лесу розеток нет, поэтому понадобился хороший генератор.
Для бетонирования понадобилось два мешка цемента, несколько канистр с водой и кучка битого кирпича. Цемент мешали с песком 1 к 3.
Всё установили, осталось только покрасить.
Красили эмалью ПФ-115. Опоры валиком, перекладины кисточкой.
Вот что в итоге получилось:
PS: Так как это был первый опыт, не обошлось без небольших косяков. Когда вставляете перекладины в отверстия, проделанные в опорах, нужно следить, чтобы они не упирались в противоположную стенку. Если не сделать небольшой зазор, то при выполнении упражнений конец перекладины будет стучать об эту стенку внутри опоры. Хоть и движение не видимое глазом, а звук такой, как-будто там вообще ничего не приварено.
Красить лучше всё заранее. Краска сохнет долго, а от готовой площадки в общественном месте желающих позаниматься с утра до вечера отгонять не будешь. В итоге хоть сверху донизу всё объявлениями заклей - всё равно кто-нибудь вляпается. Ну и для того, чтобы красиво покрасить в два цвета - одного дня не достаточно.
В остальном всё получилось отлично. Площадка с первых дней пользуется огромным спросом, много людей занимается. Надеюсь простоит долго.
