Автор: WasD
3D моделирование: denprox


Проект небольшой воркаут площадки ROZA-1

Когда речь заходит о том, чтобы купить площадку для воркаута в каком-нибудь городе, заказчик, чаще всего городская администрация, обращается к компаниям производителям и выбирает из их стандартных проектов. Сказать, что мы устали от кучи однообразных площадок, представляющих собой разбросанные типовые конструкции, значит ничего не сказать.

Мы решили изменить сложившуюся ситуацию и предложить свои собственные варианты планировки для уличных площадок. Будем очень рады, если в каком-нибудь городе реализуют наш проект!

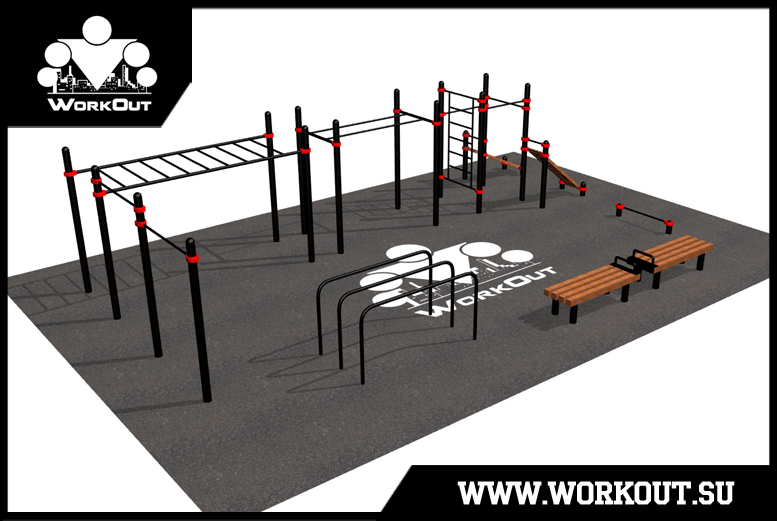

3D виды площадки



Проект небольшой воркаут площадки ROZA-1

Проект небольшой воркаут площадки ROZA-1

Проект небольшой воркаут площадки ROZA-1

Параметры площадки



Проект небольшой воркаут площадки ROZA-1

Название: WORKOUTRUSSIA ROZA-1
Площадь (min): 7х10 метров
Размер: Средняя
Тип: Хомуты

!!! ДЛЯ ВСЕХ ТРУБ ДАНЫ ВНЕШНИЕ ДИАМЕТРЫ !!!

Диаметр перекладин : 32мм.
Диаметр боковых сторон рукохода : 45-50мм.
Диаметр опорных столбов: 108мм.
Толщина стенки: не менее 4мм.

Описание конструкций



Красный комплекс

Проект небольшой воркаут площадки ROZA-1

Проект небольшой воркаут площадки ROZA-1

Комплекс состоит из вертикальных опорных столбов высотой: 4 шт – 2400 мм, 1 шт – 1400 мм, 1 шт – 1100 мм, 4 шт – 300 мм. К столбам высотой 2400 мм при помощи хомутов крепится шведская стенка с шагом перекладин 340 мм, шириной 1200 мм, высотой 2000 мм.

Перекладины для подтягиваний длиной 1200 мм крепятся между столбами 2400 мм на высоте 2200 мм, 2000 мм и 1800 мм соответственно.

В комплекс входят две скамьи для упражнений на пресс с разным наклоном, которые крепятся к опорным столбам 2400–1400 мм (на высоте 1300 мм), 300–300 мм (на высоте 200 мм) и 2400–1100 мм (на высоте 1000 мм), 300–300 мм (на высоте 200 мм) соответственно при помощи хомутов и перекладин длиной 500 мм.

Зеленый комплекс

Проект небольшой воркаут площадки ROZA-1

Комплекс состоит из вертикальных опорных столбов высотой 2400 мм - 6 шт. К двум столбам при помощи хомутов крепятся две перекладины длиной 1700 мм на высоте 1800 мм и 2200 мм соответственно. К четырем столбам крепится рукоход длиной 3000 мм, закрепленный на высоте 2000 мм, шаг рукохода 310 мм.

Синий комплекс

Проект небольшой воркаут площадки ROZA-1

Комплекс состоит из опорных столбов высотой 2400 мм - 4 штуки и "длинных брусьев TheBeast"™, закрепленных на высоте 2000 мм. Длина "длинных брусьев TheBeast"™ - 2300 мм, внутреннее расстояние между перекладинами 510 мм.

Желтый комплекс

Проект небольшой воркаут площадки ROZA-1

Брусья расположены параллельно. Расстояние между жердями брусьев - 510 мм. Рабочая поверхность жердей 2000 мм. Жерди брусьев симметрично изогнуты под углом 90 градусов и представляют собой конструкцию высота которой 1500 мм от поверхности основания.

Черный комплекс

Проект небольшой воркаут площадки ROZA-1

Комплекс состоит из вертикальных столбов высотой 200 мм - 2 шт. и перекладины длиной 1200 мм, закрепленной на высоте 200 мм.

Фиолетовый комплекс (2 комплекса)

Проект небольшой воркаут площадки ROZA-1

Комплекс состоит из лавочки длиной 1600мм, шириной 500мм. Основа - деревянный брус. Высота каждой лавочки 450мм.

BONUS!!! Скрытый в листве комплекс

Проект небольшой воркаут площадки ROZA-1

Площадка была спроектирована специально таким образом, чтобы расстояние между столбами Зеленого и Синего комплексов составили 510 мм (расстояние между осями - 610 мм). Таким образом, без дополнительных затрат мы получаем ещё и две пары вертикальных столбов для тренировки выходов силой, подтягиваний и отжиманий!!!

Комментарии

/articles/comment/5200-dlinnye-turniki-dlinnye-brusja-skamejki-dlja-pressa
09.07.2016 19:38
Длинные турники, длинные брусья, скамейки для пресса, лавочки для вещей и "длинные брусья TheBeast"™ скопированные (^^) с легендарной площадки в Нью-Йорке! И все это это компактно размещено на 70 кв.м.! О чем ещё можно мечтать? 😃
/articles/comment/5201-wasd-skami-dlja-pressa-takom-vide-ploho-podhodjat
09.07.2016 19:46
WasD
скамьи для пресса таком виде плохо подходят для обычных скручиваний, ноги сильно задраны вверх - идет отток крови, а кроме того сильно устают мыски (которые держат всё тело)...
Простые две трубы: толстая сверху - на ней сидим и узкая снизу -держимся ногами, будут более эффективными ИМХО.
P.S. всех кого я спрашивал не могут делать скручивания на данных скамьях. Скамьи почти никогда не используются.
/articles/comment/5202-safrayt-poslednij-raz-v-rostove-byla-ochered-iz
09.07.2016 19:56
Safrayt

Последний раз в Ростове была очередь из людей на такие скамьи, чтобы потренить пресс. в Москве тоже вижу часто, как на них занимаются. Сам занимался, было ок. Поэтому сделал.

+ На этой площадке есть обычные горизонтальные лачовки с креплением для ног. В следующий раз попробую твою идею реализовать.

В данном конкретном проекте я продвигаю две вещи:

1) Рукоходы длиной по 3 метра, ибо задолбали короткие рукоходы до нельзя!
2) Длинные высокие брусья TheBeast, ибо очень крутая конструкция, которая создает множество возможностей для выполнения самых разнообразных упражнений!
/articles/comment/5203-quote-wasd-poslednij-raz-v-rostove-byla-ochered-iz
09.07.2016 20:26
WasD:>
Последний раз в Ростове была очередь из людей на такие скамьи, чтобы потренить пресс. в Москве тоже вижу часто, как на них занимаются. Сам занимался, было ок. Поэтому сделал.</quote>
А сколько повторений в подходе делают?
У меня к 20 ноги болят из-за неудобного крепления, а дома на обычной скамье от торнео всё норм (там крепление внизу) 😐
/articles/comment/5204-safrayt-ne-bolee-20-da-ja-tozhe-ne-bolee-20-delal
09.07.2016 21:44
Safrayt

Не более 20, да, я тоже не более 20 делал.
/articles/comment/6482-ploshhadku-ustanovili-v-roze-hutor-https-vk-com-wall
19.08.2017 21:58
Площадку установили в Розе Хутор!!! https://vk.com/wall-72660146_5162 Скоро запилю новость на сайте об этом)
/articles/comment/6506-pochemu-ignorirujutsja-kolca-v-bolshinstve-ploshhadok
28.08.2017 13:19
Почему игнорируются кольца в большинстве площадок.
/articles/comment/6508-tim1c-potomu-chto-ih-soprut
30.08.2017 23:59
tim1c

Потому что их сопрут.
/articles/comment/7291-prijatno-kogda-iz-krasivejshih-ploshhadok-v-mire
04.04.2018 18:12
Приятно, когда из красивейших площадок в мире сделана по твоему проекту)

Проект небольшой воркаут площадки ROZA-1
/articles/comment/8062-zakinul-predlozhenie-po-realizacii-jetogo-proekta-v
29.10.2018 15:45
Закинул предложение по реализации этого проекта в двух экземплярах на территории набережной реки Гуслица г.о. Егорьевск на ДоброДеле - https://dobrodel.mosreg.ru/claims/2118893
