Авторы: WasD
3D Визуализация: Zhev

Воркаут площадка класса

Нас крайне разочаровывает тенденция, когда производители уличных воркаут площадок застраивают все парки, скверы, школы и любые доступные им свободные площади однотипными проектами, представляющими из себя просто набор разбросанных элементов без какой-либо идеи или связи. Мы начинали тренироваться ещё на легендарных советских площадках, которые одним своим видом мотивировали на творческий подход к тренировке, а не на тупое выполнение однообразных упражнений. И вот именно эту мотивацию, этот стимул к творчеству, мы и стремимся передать в своих собственных проектах. Надеемся, что наша новая работа вам понравится. Она сделана под впечатлением от <url="https://www.youtube.com/watch?v=l4Xs5125Hs4&index=39&list=PLojidQ8-6nJk0qG51Co75MobNXp3c8dWs">площадки в Коньково</url>.

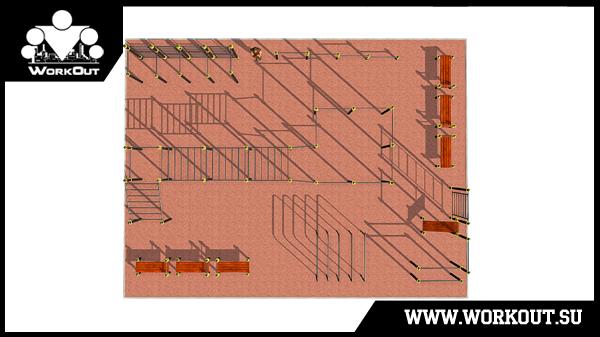

План и Параметры площадки

Воркаут площадка класса

Название: WORKOUT RAYON KNCV-1
Площадь (min): 20х15 метров
Размер: Средняя
Тип соединения: Хомуты

!!! ДЛЯ ВСЕХ ТРУБ ДАНЫ ВНЕШНИЕ ДИАМЕТРЫ !!!

Диаметр перекладин: 32мм.
Диаметр боковых сторон рукохода: 45-50мм.
Диаметр опорных столбов: 108мм.
Толщина стенки опорных стоблов: не менее 4мм.

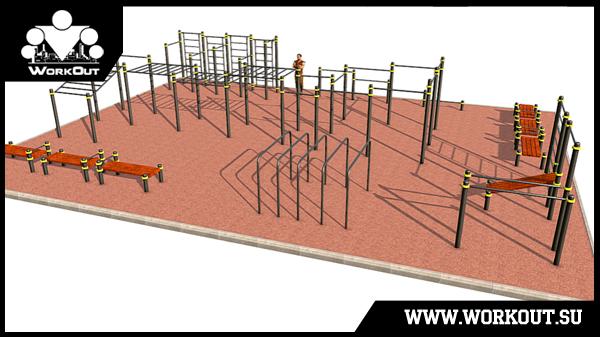

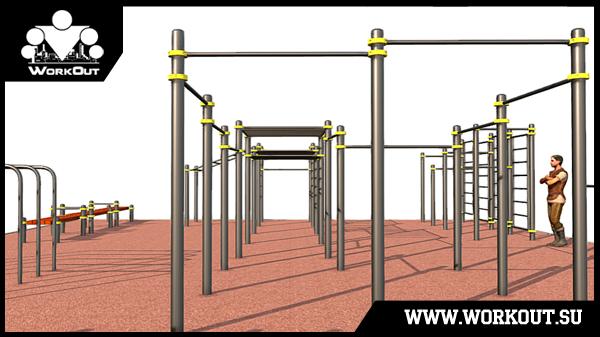

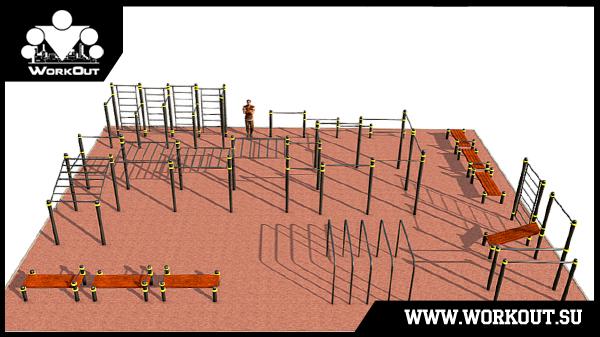

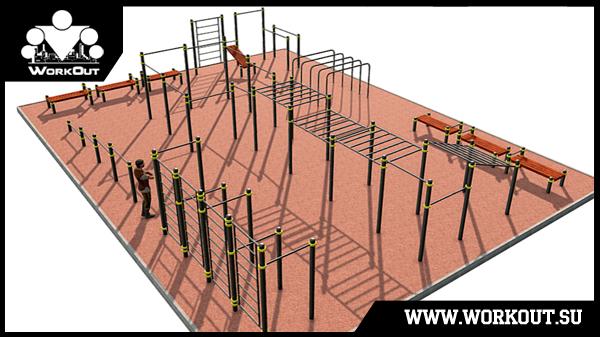

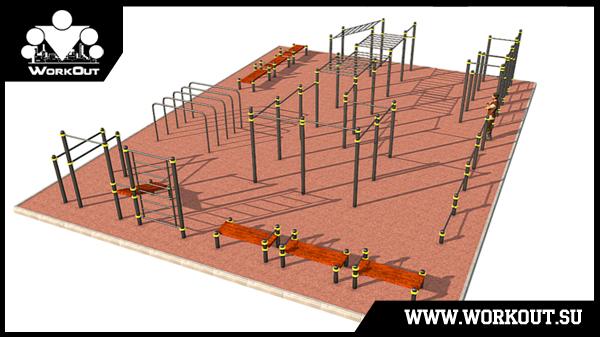

3D виды площадки

Воркаут площадка класса

Воркаут площадка класса

Воркаут площадка класса

Воркаут площадка класса

Воркаут площадка класса

Описание конструкций

Воркаут площадка класса


Комплекс состоит из:

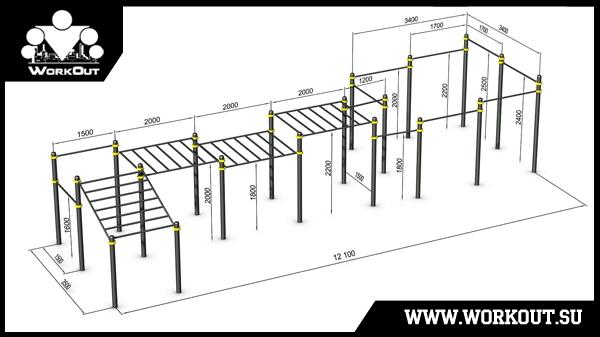

1. 3 опорных столбов высотой 2600 мм, 8 опорных столбов высотой 2300 мм, 2 опорных столбов высотой 2100 мм, 3 опорных столбов высотой 2000 мм, 2 опорных столбов высотой 1800 мм.
2. 9 перекладин длиной 1500 мм, установленных на высоте 2500 мм, 2400 мм, 2400 мм, 2200 мм, 2200 мм, 2000 мм, 2000 мм, 1600 мм, 1600 мм и 2 перекладин длиной 1200 мм, установленных на высоте 1800 мм
3. 3 секций рукохода и 1 секции наклонного рукохода

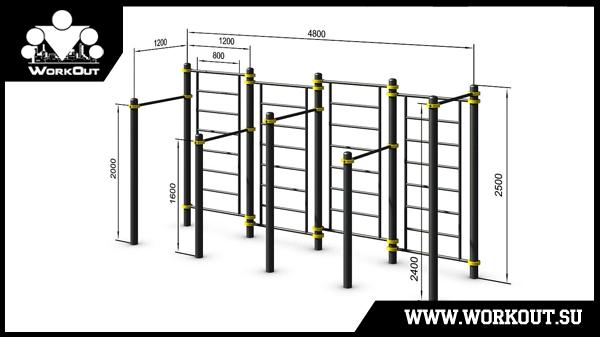

Воркаут площадка класса


Комплекс состоит из:

1. 6 опорных столбов высотой 2500 мм, 2 опорных столбов высотой 2100 мм, 2 опорных столбов высотой 1700 мм
2. 4 шведских стенок
3. 5 перекладин длиной 1200 мм, установленных на высоте 2000 мм, 2000 мм, 1600 мм, 1600 мм, 2400 мм

Воркаут площадка класса


Комплекс состоит из:

1. 4 опорных столбов высотой 2500 мм, 3 опорных столбов высотой 1600 мм и 2 опорных столбов высотой 500 мм
2. 3 перекладин длиной 1500 мм, установленных на высоте 2400 мм, 1500 мм и 1500 мм, 1 перекладины длиной 500 мм, установленной на высоте 1300 мм
3. Шведской стенки

Воркаут площадка класса


Комплекс состоит из:

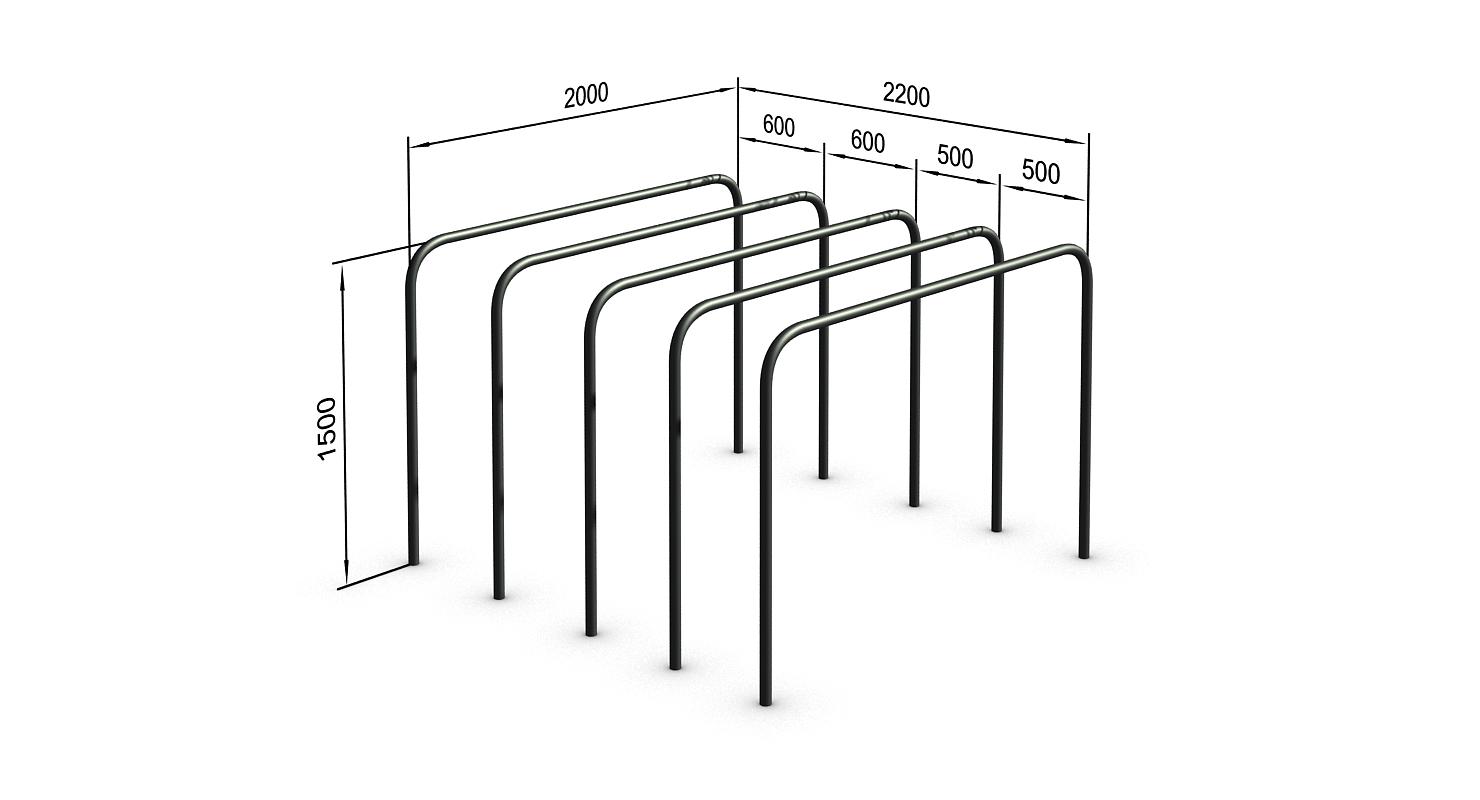

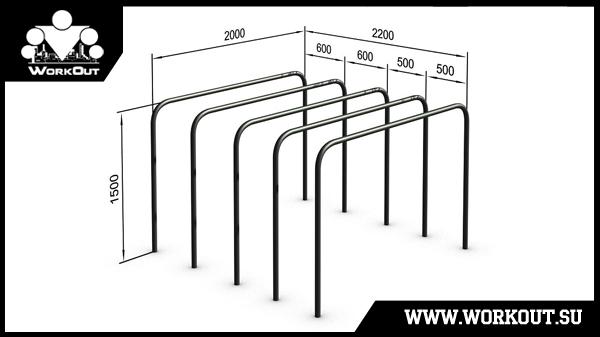

1. 5 гнутых брусины длиной 2000 мм и высотой 1500 мм, расположенных на расстояниях 500 мм и 600 мм друг от друга

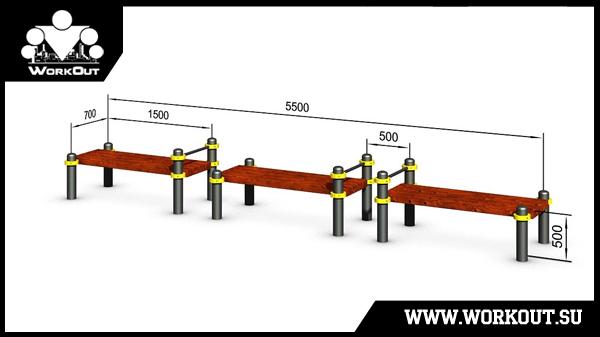

Воркаут площадка класса


Комплекс состоит из:

1. 6 опорных столбов высотой 500 мм
2. 6 опорных столбов высотой 700 мм

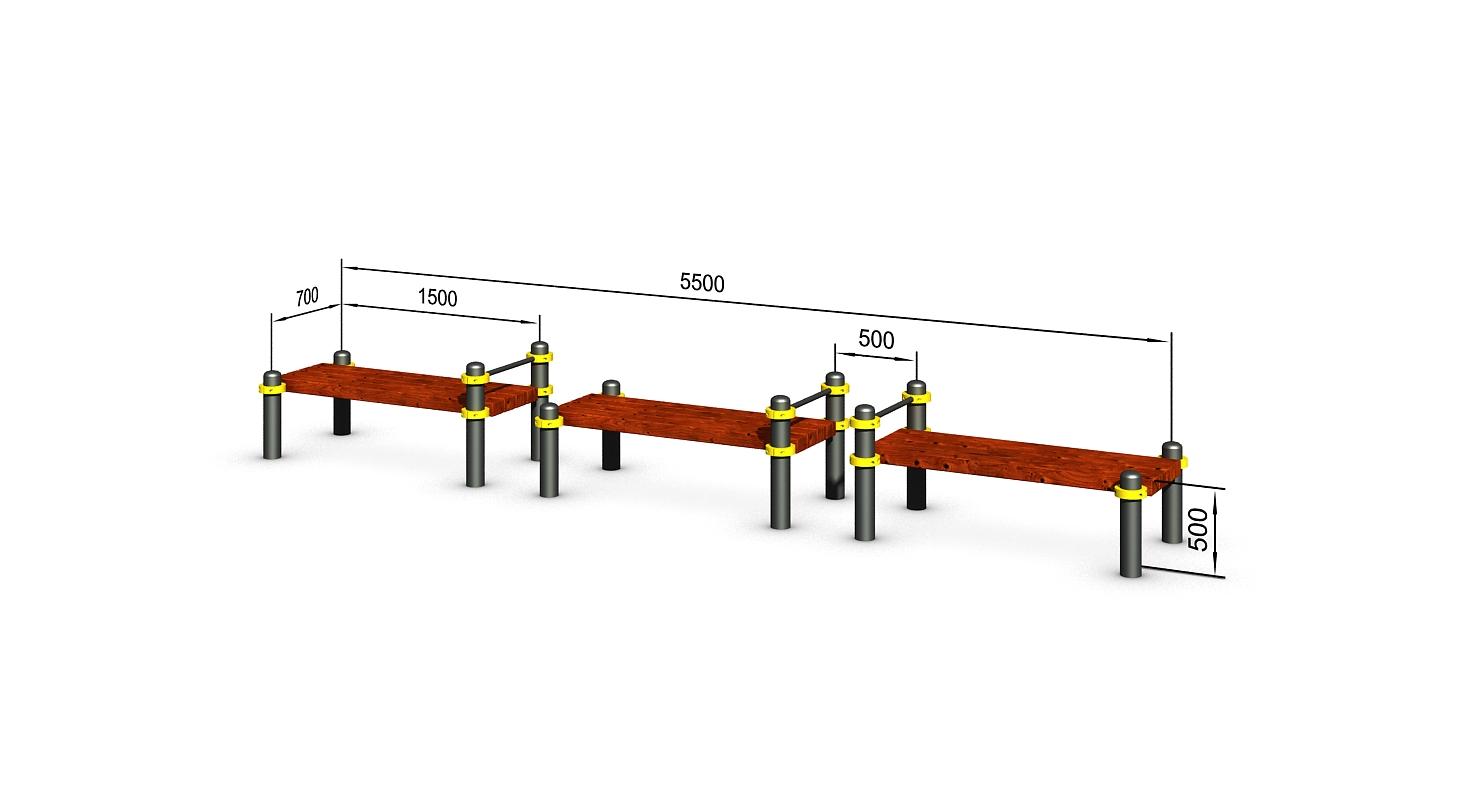

2. 3 скамейки с упорами длиной 1500 мм и шириной 700 мм

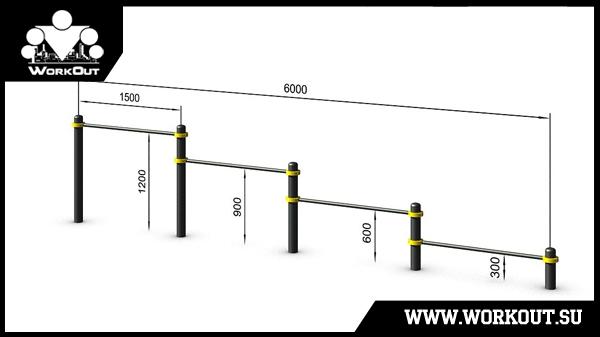

Воркаут площадка класса


Комплекс состоит из:

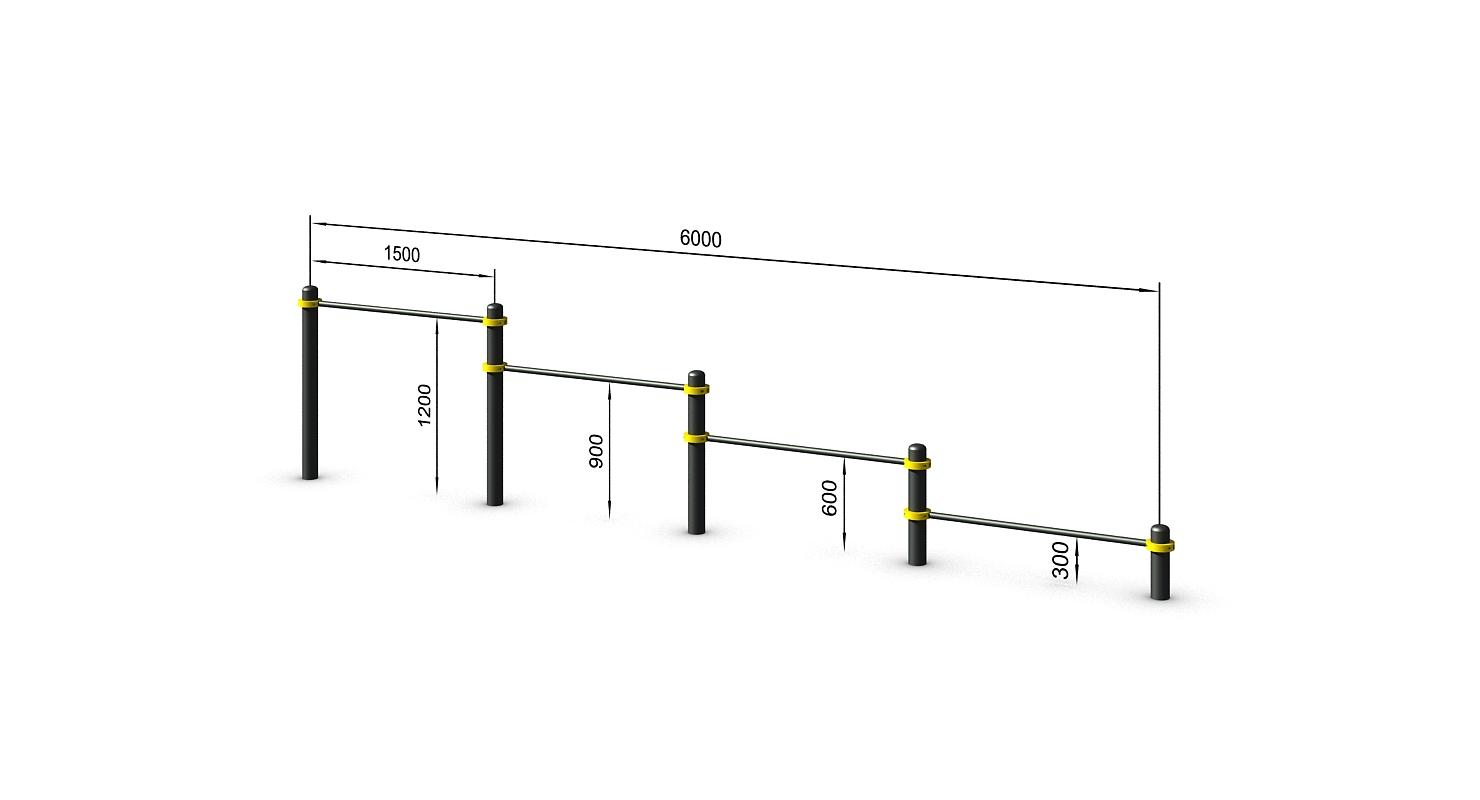

1. 4 опорных столбов высотой 400 мм, 700 мм, 1000 мм и 1300 мм
2. 4 перекладин длиной 1500 мм, установленных на высоте 300 мм, 600 мм, 900 мм и 1200 мм

P.S. Если вы хотите купить воркаут площадку или вам нужна помощь в разработке интересного проекта воркаут площадки, то свяжитесь с нами по электронной почте info@workout.su.

Комментарии

/articles/comment/6872-zhev-mne-kazhetsja-chto-bez-tenej-takie-ploshhadki
01.02.2018 02:56
Zhev

Мне кажется, что без теней такие площадки будут лучше смотреться. Тени слишком сильно отвлекают на себя внимание. Можешь подготовить отдельные картинки по конструкциям и размерам?
/articles/comment/6882-wasd-teni-umenshil-v-neskolko-raz-https-skfb-ly-6vu78
03.02.2018 15:03
WasD
Тени уменьшил в несколько раз.
https://skfb.ly/6vU78

На остальное пока нет времени.
/articles/comment/6883-zhev-da-ja-pro-teni-skoree-na-budushhie-proekty
03.02.2018 16:17
Zhev

Да я про тени скорее на будущие проекты говорил. Тогда жду пока остальное. Проект этой площадки должны на днях защищать в администрации/управе. Если все удастся, то уже в мае-июне будет стоять и можно будет посмотреть в живую.
/articles/comment/6913-zhev-kak-so-vremenem-i-kartinkami
14.02.2018 17:08
Zhev

Как со временем и картинками?
/articles/comment/6914-wasd-poprobuju-na-vyhodnyh
14.02.2018 18:56
WasD, попробую на выходных.
/articles/comment/6942-wasd-img-uploads-editor-2018-02-2018-02-17-17-02-28
17.02.2018 17:55

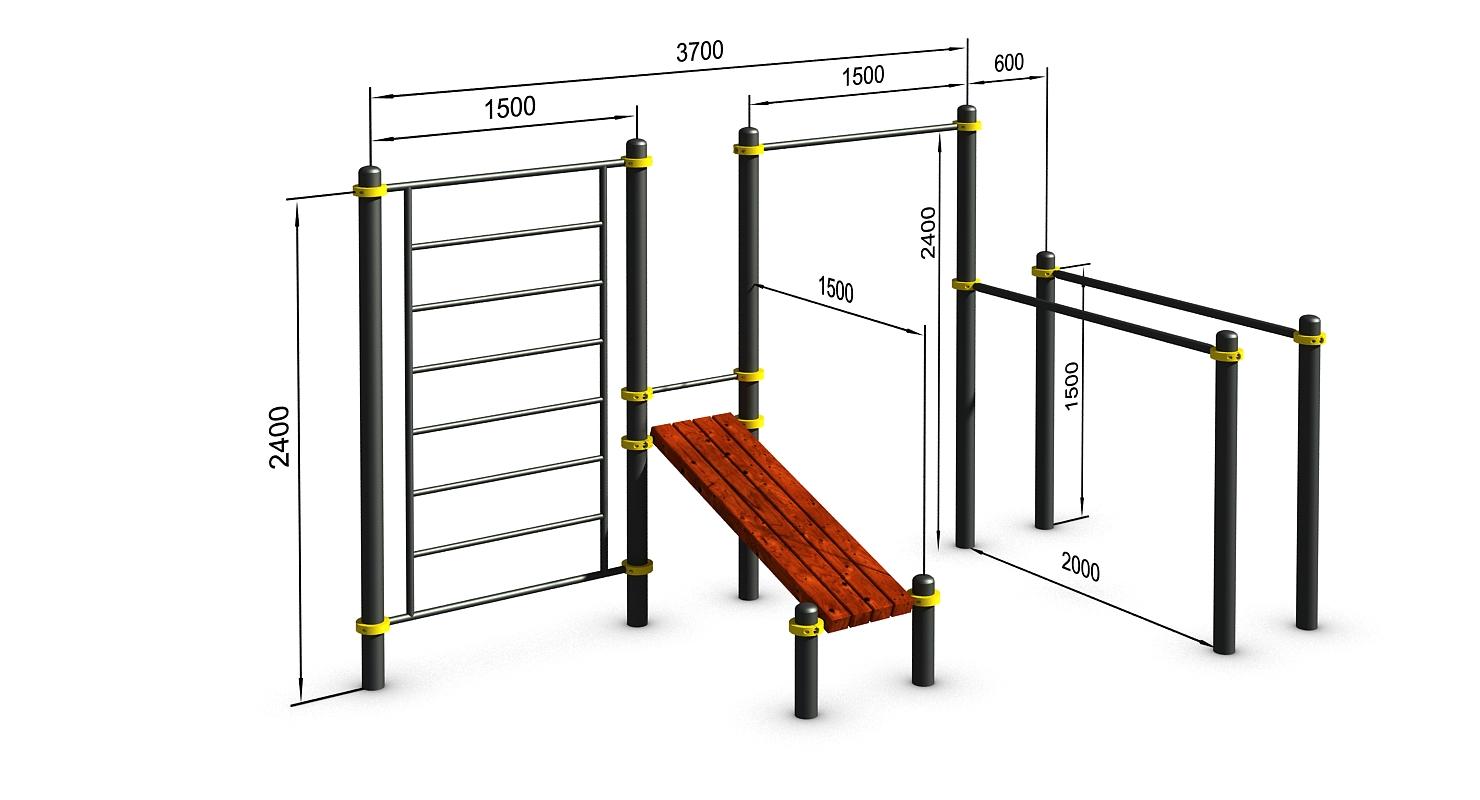

WasD

Воркаут площадка класса

Воркаут площадка класса

Воркаут площадка класса

Воркаут площадка класса

Воркаут площадка класса

Воркаут площадка класса

/articles/comment/6944-zhev-shikardos-img-https-workout-su-uploads-editor
17.02.2018 20:50
Zhev

ШИКАРДОС!

Воркаут площадка класса


Здесь крайнее значение нужно тоже в ММ перевести.
/articles/comment/6948-wasd-perezalil-kartinku-v-svoem-predydushhem-poste
18.02.2018 12:25
WasD, перезалил картинку в своем предыдущем посте
/articles/comment/6951-zhev-okej-pasib-vylozhu-segodnja
18.02.2018 16:27
Zhev,

Окей, пасиб, выложу сегодня.
/articles/comment/6987-zhev-tak-kak-na-schet-legendarnoj-ploshhadki-iz
22.02.2018 14:08
Zhev

так как на счет легендарной площадки из этого видео?




Отрисуешь её?
